Jednoduché riešenie problémov pre VFD - IGBT 、 usmerňovací most

POZOR:

Pred meraním je potrebné zabezpečiť, aby bol VFD vypnutý a elektrické vedenia R, S, T a výstupné čiary U, V, W sa odstránia. Iba po meraní P+/N- a nie je možné vykonať žiadne jednosmerné napätie!

Zmerajte modul usmerňovača VFD:

Najprv nastavte multimeter na pozíciu „diódy“ a potom pomocou červeného a čierneho testu multimetra sledujte kroky nižšie na detekciu:

Po druhé, dotknite sa pozitívneho terminálu P (+) zbernice DC s čiernym testovacím olovom a dotknite sa R, S a T v poradí s červeným testovacím olovom. Zaznamenajte zobrazené hodnoty na multimeter.

Po tretie, potom sa dotknite červeného testu, ktorý vedie k zápornému terminálu N (-) zbernice DC a dotknite sa čierneho testu, ktorý vedie k R, S a T postupne a zaznamenajte zobrazovaciu hodnotu multimetra.

Po štvrté, ak sú zobrazené hodnoty šiesteho merania v podstate vyvážené, naznačuje, že nie je problém s opravou VFD. V opačnom prípade je rektifikačný modul v zodpovedajúcej polohe poškodený.

Zmerajte modul IGBT VFD:

Najprv nastavte multimeter na pozíciu „diódy“ a potom pomocou červeného a čierneho testu multimetra sledujte kroky nižšie na detekciu:

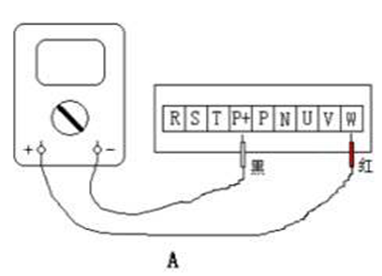

Po druhé, dotknite sa pozitívneho terminálu P (+) zbernice DC s čiernym testovacím olovom a dotknite sa U, V a W postupne s červeným testovacím olovom. Zaznamenajte zobrazené hodnoty na multimeter.

Po tretie, potom sa dotknite červeného testu, ktorý vedie k zápornému terminálu N (-) zbernice DC a dotknite sa čierneho testu, ktorý vedie k U, V a W v sekvencii a zaznamenajte zobrazovaciu hodnotu multimetra.

Po štvrté, ak sú zobrazené hodnoty šiesteho merania v podstate vyvážené, naznačuje to, že nie je problém s IGBT meničom VFD. V opačnom prípade je poškodený menič IGBT v zodpovedajúcej polohe.
