3 fáza 220V AC Drive VFD

Series SCK300 je vysoko výkonný menič určený pre priemyselnú automatizáciu, ktorý integruje viacúčelovú a vysokú účinnosť a úspory energie a je vhodný na riadenie pohonu rôznych priemyselných zariadení.

Základné funkcie a výhody

Pokročilá technológia riadenia vektorov: regulácia vysokej presnej rýchlosti a stabilná prevádzka, vynikajúca dynamická reakcia.

Vysoká účinnosť a úspora energie: Optimalizácia účinnosti prevádzky motora a výrazne znížte spotrebu energie.

Široká kompatibilita: Podporte komplexné pracovné podmienky ventilátorov, čerpadiel, dopravných pásov, drvení a iných zariadení.

Aplikačný scenár

Flexibilná aplikácia v nasledujúcich oblastiach:

Ovládanie tekutín (ventilátor, zaťaženie čerpadla)

Prenos materiálu (dopravný pás, výťah)

Ťažké stroje (drvič, mixér)

Rozširovanie a modernizácia

Bezproblémový upgrade na SCK350: Vylepšite výkon a rozširujte funkčné moduly nahradením riadiacej dosky.

Prispôsobenie špeciálneho vybavenia, ako sú žeriavy: expanzné karty sú podporované po modernizácii, aby sa splnili požiadavky profesionálnych scenárov, ako je kontrola krútiaceho momentu a multimotorová synchronizácia.

Vďaka modulárnym dizajnom a aktualizáciám technológie je možné sériu SCK prispôsobiť rôznym potrebám priemyselnej automatizácie, od základných po pokročilé.

Parameter produktu (špecifikácia)

Produkt

● Funkcie I/O

◆ Rozsah vstupného napätia: 220 V/380 V/660V ± 15%

◆ Rozsah vstupnej frekvencie: 47 ~ 63 Hz

◆ Rozsah výstupného napätia: 0 ~ menovité vstupné napätie

Výstupný frekvenčný rozsah: 0 ~ 400 Hz

● Funkcie periférneho rozhrania

◆ Programovateľný digitálny vstup: 8 Vstup

◆ Programovateľný analógový vstup: AI1: 0 ~ 10V Vstup, AI2: 0 ~ 10V alebo 0 ~ 20MA Vstup

◆ Otvorený výstup zberateľa: 1 výstup

◆ Výstup relé: 2 výstupy

◆ Analógový výstup: 2 výstupy, 0/4 ~ 20 mA alebo 0 ~ 10 V respektíve

● Charakteristiky technického výkonu

◆ Riadiaci režim: Žiadne ovládacie prvky vektora PG, ovládanie V/F, riadenie krútiaceho momentu.

◆ Kapacita preťaženia: 150% menovité súčasné 60S; 180% hodnotené súčasné 10 s

◆ Štartovací krútiaci moment: Nie je riadenie vektora PG: 0,5 Hz/150% (SVC)

◆ Rýchlosť rýchlosti: Nie je riadenie vektora PG: 1: 100

● Funkčné funkcie

◆ Režim nastavenia frekvencie: digitálne nastavenie, analógové nastavenie, nastavenie sériovej komunikácie, viacstupňová rýchlosť, nastavenie PID atď.

◆ Funkcia riadenia PID

◆ Funkcia riadenia viacerých rýchlostí: 16 Riadenie rýchlosti

◆ Funkcia riadenia frekvencie výkyvnej frekvencie

◆ Okamžité zlyhanie napájania bez zastavenia funkcie

◆ Funkcia rýchleho/jogu

◆ Funkcia nastavenia automatického napätia: Keď sa zmení napätie napätia napätia, môže automaticky udržiavať konštantu výstupného napätia

◆ Poskytnite až 25 druhov funkcií ochrany porúch: nad prúdom, nad napätím, pod napätím, nad teplotou, fázovou stratou, preťažením a inými ochrannými funkciami

Aplikácia produktu

Výrobky sa môžu používať v metalurgii a chemickom priemysle, kompresoroch, žeriavoch, príležitostiach komunálneho inžinierstva.

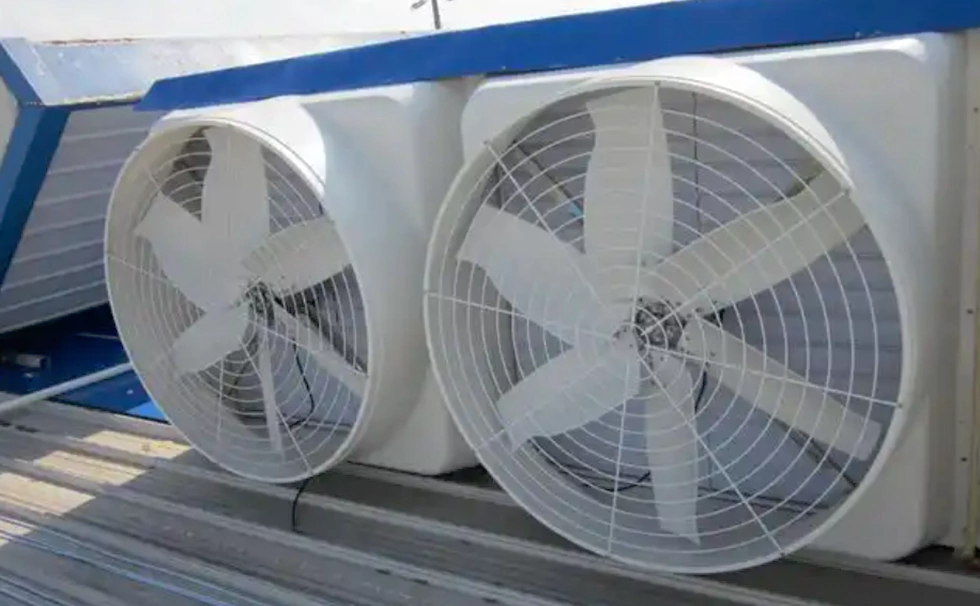

Fanúšik

Aplikácia frekvenčného prevodníka v oblasti fanúšikov nielen výrazne znižuje spotrebu energie, ale tiež zlepšuje presnosť systému a úroveň automatizácie prostredníctvom inteligentnej kontroly. Séria SCK300 spoločnosti WCE s vysokou kompatibilitou a algoritmami úspory energie môže pokryť rôzne potreby malých ventilátorov pre veľkých priemyselných fanúšikov, čím pomáha spoločnostiam dosiahnuť zelenú a efektívnu výrobu.

Zavlažovanie v teréne

Pri poľnohospodárskom zavlažovaní je VFD na dodávku vody s konštantným tlakom takmer štandardná. Po prvé, v procese spustenia čerpadla môže VFD postupne zvyšovať svoju prevádzkovú frekvenciu, takže čerpadlo môže bežať pomaly, takže voda nespôsobuje príliš veľký vplyv na potrubie. VFD sa potom môže použiť v spojení s diaľkovým tlakomerom alebo tlakovým snímačom, aby sa vyrovnal tlak v našich potrubiach. Nakoniec môže VFD riadiť potrubie na ochranu proti tlaku, ale aj prostredníctvom vlastného preťaženia, podložky, pretlaku, podtlakovej ochrany, aby sa znížilo poškodenie čerpadla.

K dispozícii sú dva režimy displeja:

1.LCD Displej: Poďte s čínskym a anglickým displejom, môžete si tiež prispôsobiť ruské, portugalské, španielske, perzské a ďalšie jazyky.

2. Displej: Tradičné zobrazenie digitálnej trubice, dvojité riadkové zobrazenie, súčasne sledujte dve sady údajov.

Spoločnosť VFD prijíma široký a rozsiahly konštrukčný dizajn, integruje komponenty veľkosti chladenia a má vysokú kontinuálnu prevádzkovú schopnosť a vysokú účinnosť rýchlosti využívania. Posilnením chladiaceho systému a výberom komponentov odolných voči vysokým teplotám sa môže stabilne prispôsobovať vysokým teplotným a drsným pracovným podmienkam, ako je tropický.

Je možné prispôsobiť rôzne typy vstupných a výstupných režimov:

1,3p 380V Vstup do výstupu 3p 380V.

2. 3P22 0V Vstup do výstupu 3p22 0V.

3. 3P66 0V Vstup do výstupu 3p66 0V.

4. 1 P22 0V Vstup do výstupu 3p 380V.

5. 1 P22 0V Vstup do výstupu 3p22 0V.

Vďaka funkcii sledovania rýchlosti sa môže lepšie spustiť.

Dodáva sa s komunikáciou Modbus RTU a môže implementovať aj ModBUS TCP, PRPfibus a Profinet pridaním expanzných kariet.

Schéma zapojenia VFD.
