3 fáza 380V AC Drive VFD

Pohony SCK300 SCK300 sú vysoko výkonné, multifunkčné jednotky určené na priemyselnú automatizáciu, široko používané vo ventilátoroch, čerpadlách, dopravných pásoch, drveniach a iných zariadeniach. Jeho jadro prijíma pokročilú technológiu kontroly vektorov, ktorá má charakteristiky presnosti vysokorýchlostnej regulácie, úspory energie a vysokej účinnosti, stabilnej prevádzky atď. A môže uspokojiť potreby rôznych priemyselných scenárov. Vytvorili sme tiež vlastné riešenia pre mobilné skrinky na riadenie invertorov mobilných drvení, ktoré fungujú dokonale na mnohých miestach po celej krajine.

Parameter produktu (špecifikácia)

Produkt

● Funkcie I/O

◆ Rozsah vstupného napätia: 220 V/380 V/660V ± 15%

◆ Rozsah vstupnej frekvencie: 47 ~ 63 Hz

◆ Rozsah výstupného napätia: 0 ~ menovité vstupné napätie

Výstupný frekvenčný rozsah: 0 ~ 400 Hz

● Funkčné funkcie

◆ Režim nastavenia frekvencie: digitálne nastavenie, analógové nastavenie, nastavenie sériovej komunikácie, viacstupňová rýchlosť, nastavenie PID atď.

◆ Funkcia riadenia PID

◆ Funkcia riadenia viacerých rýchlostí: 16 Riadenie rýchlosti

◆ Funkcia riadenia frekvencie výkyvnej frekvencie

◆ Okamžité zlyhanie napájania bez zastavenia funkcie

◆ Funkcia rýchleho/jogu

◆ Funkcia nastavenia automatického napätia: Keď sa zmení napätie napätia napätia, môže automaticky udržiavať konštantu výstupného napätia

◆ Poskytnite až 25 druhov funkcií ochrany porúch: nad prúdom, nad napätím, pod napätím, nad teplotou, fázovou stratou, preťažením a inými ochrannými funkciami

● Funkcie periférneho rozhrania

◆ Programovateľný digitálny vstup: 8 Vstup

◆ Programovateľný analógový vstup: AI1: 0 ~ 10V Vstup, AI2: 0 ~ 10V alebo 0 ~ 20MA Vstup

◆ Otvorený výstup zberateľa: 1 výstup

◆ Výstup relé: 2 výstupy

◆ Analógový výstup: 2 výstupy, 0/4 ~ 20 mA alebo 0 ~ 10 V respektíve

● Charakteristiky technického výkonu

◆ Riadiaci režim: Žiadne ovládacie prvky vektora PG, ovládanie V/F, riadenie krútiaceho momentu.

◆ Kapacita preťaženia: 150% menovité súčasné 60S; 180% hodnotené súčasné 10 s

◆ Štartovací krútiaci moment: Nie je riadenie vektora PG: 0,5 Hz/150% (SVC)

◆ Rýchlosť rýchlosti: Nie je riadenie vektora PG: 1: 100

Aplikácia produktu

Výrobky sa môžu používať pri ťažbe, ventilátoroch, čerpadlách, nových energetických zariadeniach a iných príležitostiach.

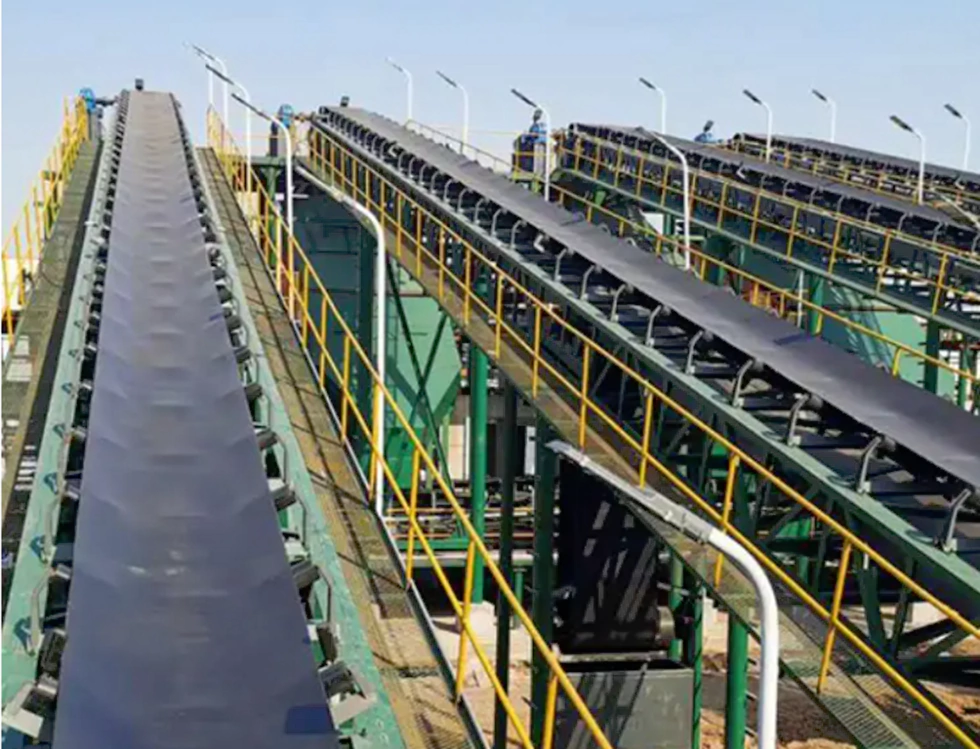

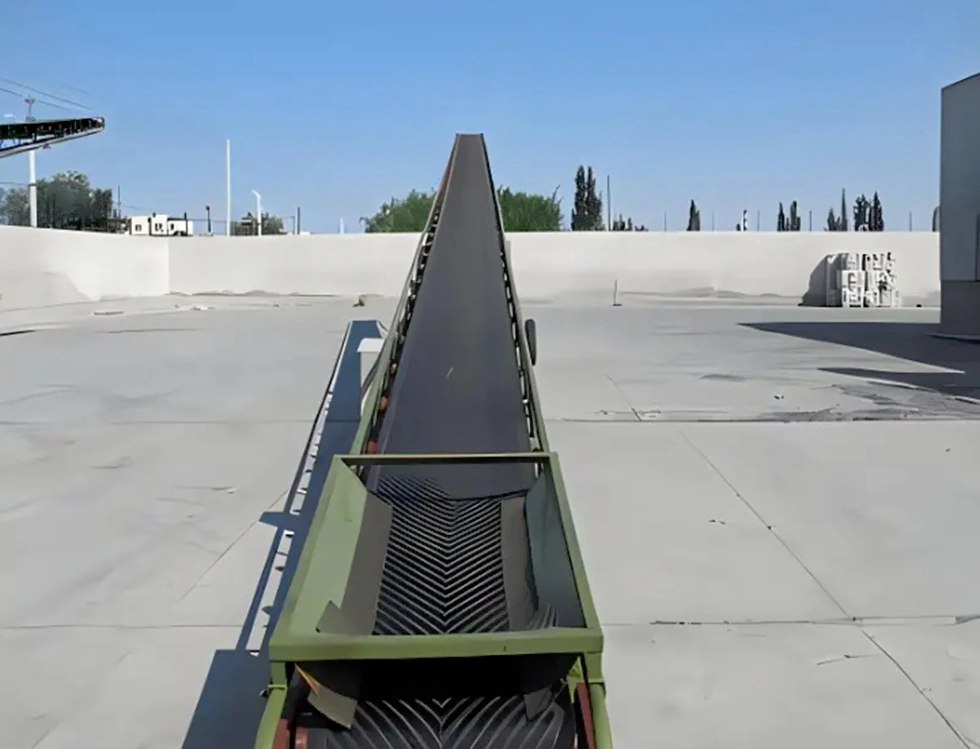

Dopravný pás, dopravný tovar

Aplikácia frekvenčného prevodníka v dopravnom systéme je jednou z kľúčových technológií na dosiahnutie efektívneho a presného prenosu a triedenia materiálu

1. Prenos viacerých rýchlostných materiálov

Scenár: Prenos balíkov rôznych veľkostí/váh v logistickom sklade

Realizované:

Viaceré sady parametrov rýchlosti (napríklad 30 Hz/50 Hz/80Hz) sú prednastavené a prepínané pomocou PLC alebo HMI.

V kombinácii s fotoelektrickým senzorom na detekciu veľkosti balíka sa automaticky zhoduje s rýchlosťou (veľká nízka rýchlosť protišmyku, malá vysokorýchlostná účinnosť).

2. Presné umiestnenie a triedenie

Scenár: Expresné triediace centrum odvádza balíky podľa cieľa

Realizované:

Spätná väzba pre kódovač + kontrola s uzavretou slučkou meniča, presnosť umiestnenia až do ± 1 mm.

Keď balenie dorazí na triediaci port, menič vykoná pevnú zastávku (DC brzdenie + nulová rýchlosť vznášania sa) v spojení s akciou tlačenej tyče/robotického ramena.

3. Synchrónna kontrola spolupráce

Scenár: Prenos relé dopravného pásu viacerých segmentov

Realizované:

Master/Slave Control Mode: Hlavný prevodník frekvencie odosiela pokyny na frekvenciu a stroj na otrokový stroj synchrónne sleduje Modbus/Canopen.

Kaskádová kontrola: Zadný dopravník je o 5% rýchlejší ako predný, čím sa zabráni akumulácii položiek.

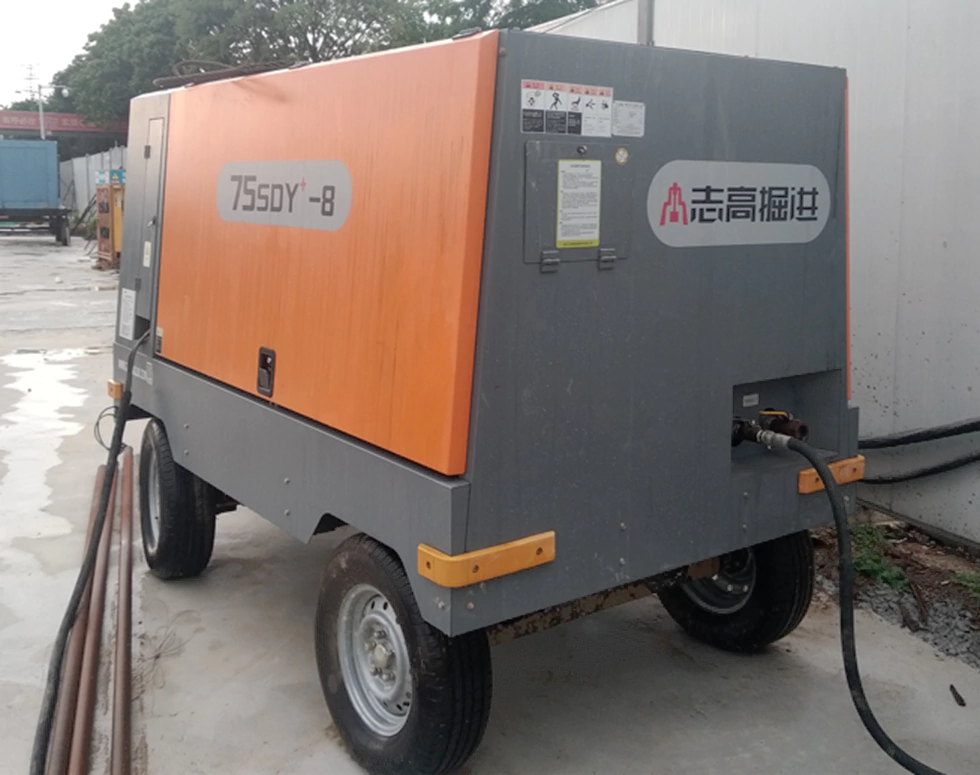

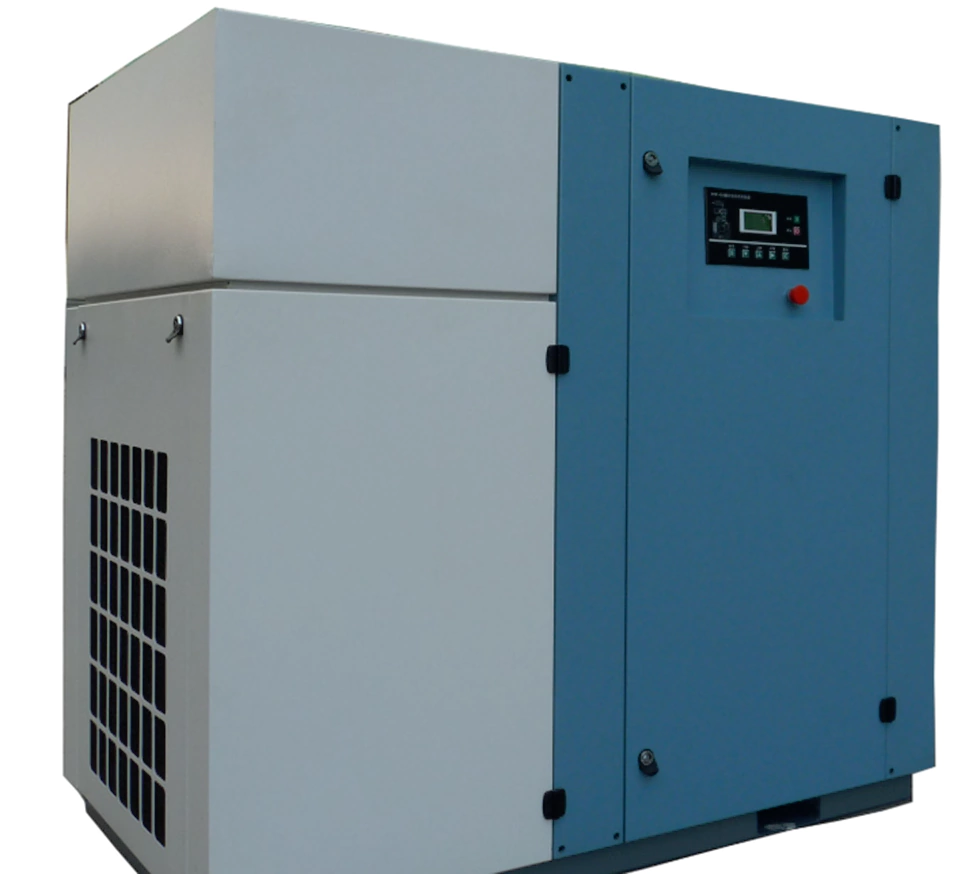

Vzduchový kompresor

Invertor vzduchového kompresora je špeciálny menič prispôsobený pre všetky druhy vzduchových kompresorov. Variabilná frekvenčná transformácia vzduchového kompresora môže spôsobiť stabilný tlak prívodu plynu, prostredníctvom regulátora tlaku môže vzduchový kompresor udržiavať prácu pod nastavenou hodnotou tlaku, tlak je stabilný a spoľahlivý a tlak môže byť kedykoľvek nastavený a nastaviteľný kedykoľvek. Motor na dosiahnutie mäkkého štartu, životnosť kompresorových služieb a cyklus údržby sa výrazne predĺži. Objem výfukového plynu vzduchového kompresora je riadený rýchlosťou vzduchového kompresora, doska vzduchového ventilu vo valci sa už opakovane otvára a zatvára a pracovné podmienky, ako je sedadlo ventilu a pružina, sa výrazne zlepšujú, čo sa vyhýba ostrému prietoku a vplyvu vysokej teploty a vysokotlakového plynu a pracovné zaťaženie údržby.

LCD zobrazuje viac jazykových textov a grafiky, čísla LED displeja, intuitívnejšie podľa vašich preferencií

Objem VFD je veľká štruktúra, väčší chladič, miera využitia produktu, môže normálne pracovať v horúcom prostredí, ako je tropické.

Je možné prispôsobiť rôzne typy vstupných a výstupných režimov:

1,3p 380V Vstup do výstupu 3p 380V.

2. Vstup 3p220V do výstupu 3p220V.

3. Vstup 3p660V do výstupu 3p660V.

4. Vstup 1p220V do výstupu 3p 380V.

5. 1P220V Vstup do výstupu 3p220V.

Vďaka funkcii sledovania rýchlosti sa môže lepšie spustiť.

Dodáva sa s komunikáciou Modbus RTU a môže implementovať aj ModBUS TCP, PRPfibus a Profinet pridaním expanzných kariet.

Schéma zapojenia VFD.
