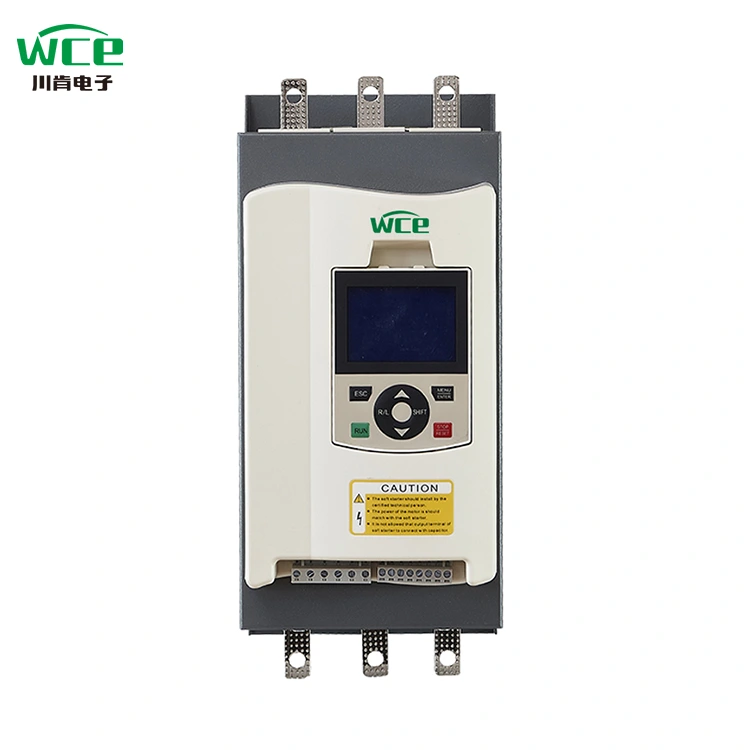

3 fáza 480V online mäkký štartér

Soft Soft Soft Soft: Vynikajúci výkon vedie priemysel

V oblasti priemyselných elektrických zariadení ovplyvňuje výkon mäkkého štartéra priamo prevádzkovú účinnosť a stabilitu zariadenia. Vďaka mnohým jedinečným výhodám vynikajú na trhu séria mäkkých štartérov 6200 a stala sa prvou voľbou mnohých podnikov.

1, humanizované operačné rozhranie, úplne pohodlné

6200 séria mäkkých štartérov je vybavená displejom LCD a jasným rozhraním, ktoré používateľom uľahčuje vykonávanie zložitých nastavení parametrov a denných operácií. Intímnejšie je, že systém prichádza s dvoma jazykmi, čínskymi a anglickými zobrazeniami, aby vyhovoval potrebám používateľov v rôznych regiónoch, aj keď projekty cezhraničnej spolupráce, nie je potrebné sa obávať prevádzkových prekážok.

2, výkonná komunikačná funkcia, diaľkové ovládanie bezstarostne

Táto séria mäkkých štartérov je dodávaná s konvenčnou komunikačnou funkciou Modbus 485, ktorá má ľahko prístup k rôznym automatickým riadiacim systémom na dosiahnutie diaľkového monitorovania a ladenia. Nielen to, ale aj prispôsobená mobilná aplikácia podľa potrieb používateľov, pokiaľ existuje sieťové pokrytie, používatelia môžu diaľkový ovládací prvok a kedykoľvek a kdekoľvek, čo výrazne zlepší flexibilitu a aktuálnosť správy zariadení a poskytujú silnú podporu pre inteligentnú výrobu podnikov.

3, vynikajúci dizajn, ľahká a pohodlná inštalácia

Mäkké štartéry série 6200 sú navrhnuté s ohľadom na inštalačný priestor a pohodlie. Jeho menšia veľkosť a ľahšia hmotnosť, či už pri inštalácii nového zariadenia alebo transformácie starých systémov, sa môže ľahko prispôsobiť rôznym scenárom, proces inštalácie je jednoduchý a rýchly a efektívne šetrí čas inštalácie a náklady na prácu.

4. Efektívny rozptyl tepla na zabezpečenie stabilnej prevádzky

Výkon rozptyľovania tepla je kľúčom k stabilnej prevádzke mäkkého štartéra. Séria 6200 prijíma vysokorýchlostné DC ventilátory 24 V na dosiahnutie 360 ​​° všestranný rozptyl tepla a silná energia vetra, ktorá môže rýchlo rozptýliť teplo generované prevádzkou zariadenia, zabezpečiť, aby mäkký štartér mohol udržiavať stabilnú prevádzku v rôznych pracovných podmienkach, rozšíriť životnosť zariadenia a znížiť výskyt zlyhania spôsobeného prehriatím.

5, viacnásobné metódy kontroly na uspokojenie rôznych potrieb

V porovnaní s konvenčnými mäkkými štartérmi má séria 6200 nový štvorcový počiatočný riadenie. Pri spustení dokáže výstup väčší krútiaci moment, vďaka čomu je motor ľahšie, najmä pre tie zaťažovacie zariadenie s vyššími požiadavkami na začatie krútiaceho momentu, ako sú veľké ventilátory, vodné čerpadlá atď.

6, Inovatívny dizajn zapojenia, jednoduchá a efektívna inštalácia

Softvérové ​​štartéry série 6200 obsahujú riadiace terminály s plug-and-the-pull, inovatívny dizajn, ktorý výrazne zjednodušuje proces inštalácie. Používatelia musia odpojiť každý terminál, dokončiť zapojenie a potom ho opätovne vložiť bez zložitých operácií zapojenia, čím sa znížia obtiažnosť inštalácie, zlepšia účinnosť práce, dokonca aj neprofesionáli sa môžu ľahko začať.

7, bohaté funkcie podporujúce čerpadlo, riešenie na jednom mieste

Vzhľadom na osobnosť aplikačného scenára vodného čerpadla sa séria 6200 dodáva s podpornými funkciami vodného čerpadla, ktoré môžu ľahko uvedomiť funkcie plávajúcej gule, elektrický kontaktný tlakomer, relé hladiny prívodu vody a relé hladiny odtoku. Prostredníctvom týchto funkcií môže presne ovládať štart a zastavenie pumpy, realizovať automatický prívod vody a odvodnenie vody a poskytnúť inteligentné riešenie pre systém čerpadla, aby vyhovoval rôznym potrebám rôznych používateľov v oblasti zásobovania vodou a drenáže.

8, Ultra vysoký výkon nákladov, ekonomický a praktický výber

Pokiaľ ide o cenu, séria mäkkých štartérov 6200 je mimoriadne konkurencieschopná. V porovnaní s tradičným autokabinetom je jej cena o 10% lacnejšia a pre malé energetické vybavenie podporuje aj montáž na stene, čím ďalej šetrí priestor a náklady na inštaláciu. Taký vysoký nákladový výkon, takže podniky majú súčasne vysokovýkonné výrobky, bez toho, aby vyvolali nadmerný nákladový tlak, skutočne uvedomujú dokonalú kombináciu ekonomickej praktickosti a vynikajúceho výkonu.

Vďaka svojmu vynikajúcemu výkonu v prevádzkovom rozhraní, komunikačných funkciách, dizajne a inštalácii, výkonu rozptylu tepla, režim riadenia, dizajnu zapojenia, funkcie podpory pumpy a výkonu nákladov sa mäkký štartér série 6200 stal lídrom v oblasti priemyselných elektrických zariadení a vstrekuje silný impulz pre rozvoj rôznych priemyselných odvetví.

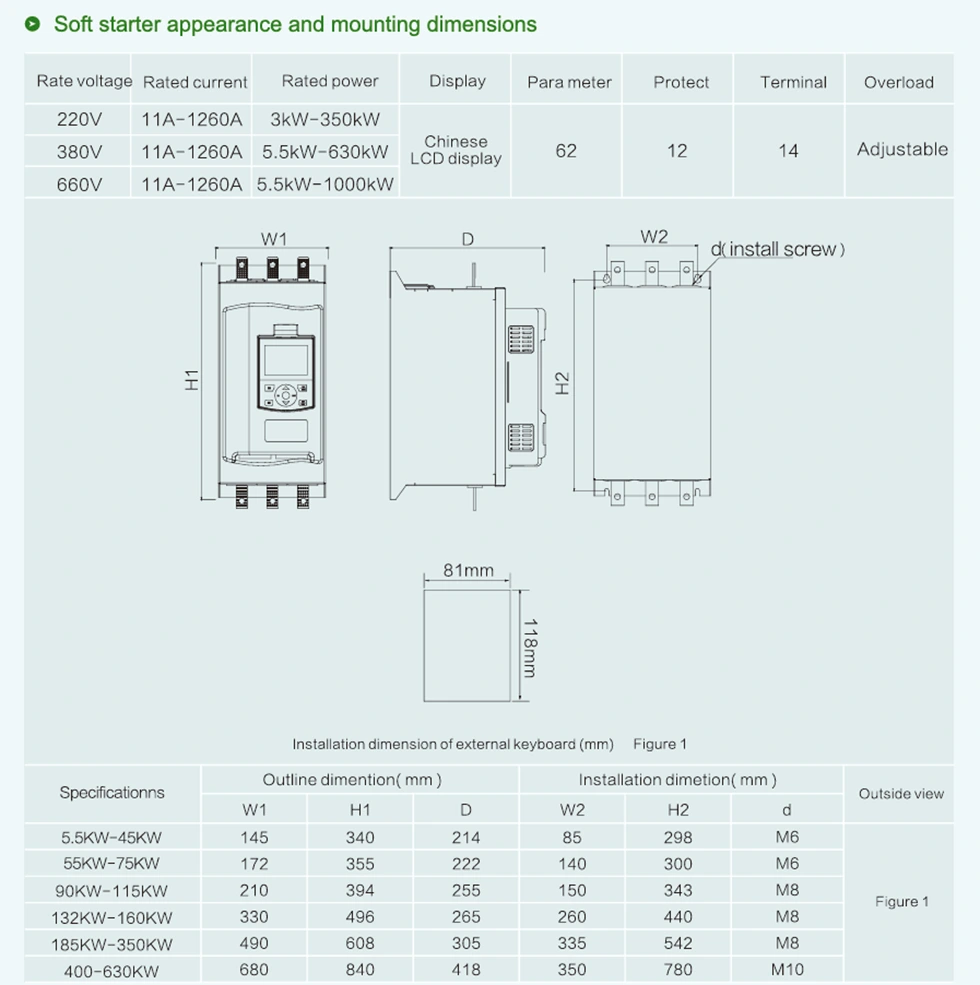

Parameter produktu (špecifikácia)

Produkt

1. COfunkcia

Dodáva sa s komunikáciou Modbus RTU, Profibus a Profinet Communication je možné pridať pridaním expanzných kariet.

2, môže to byť externá klávesnica +4 riadky LCD obrazovky

Klávesnica je možné rýchlo vložiť a odstrániť, aby vyhovovala potrebám vzdialenej prevádzky.

3, komplexnejšia funkcia ochrany motora

Ochrana protivlučenia, ochrana podvzdušňovania, nadprúdová ochrana, ochrana proti preťaženiu, ochrana pod zaťažením, ochrana fázových strát, porucha obchádzania, porucha tyristora, trojfázová nevyváženosť, ochrana pred prehriatím atď.

4, široký rozsah napájacieho napätia

Spĺňajte hlavné vstupné napájacie napájacie napájacie napätie 220-690V Všeobecné účely.

5, zapojiteľné terminály

1 sada komunikačných terminálov, 4 vstupné vstupné terminály, 1 sada analógového výstupu, 2 sady programovateľných relé.

◆ Trojfázové napájanie: AC220V, AC380V, AC480V ± 10%

◆ Vymenovaný prúd: 11a-1200a,

◆ Uplatniteľný motor: Všeobecný veveričkový typ klietky AC AC

◆ Štartovací režim: Ramp napätia, prúdová rampa, krútiaci moment

◆ Režim parkovania: Soft Stop, Free Stop

◆ Vstup logiky: impedancia 1,8 kΩ, výkon +24V

◆ Počiatočná frekvencia: Odporúča sa začať najviac 10 -krát za hodinu

◆ Úroveň ochrany: IP20

◆ Režim chladenia: chladenie vzduchu

◆ Režim inštalácie: zavesenie steny

◆ Podmienky prostredia: nadmorská výška presahuje 2000 metrov, kapacita by sa mala podľa toho znížiť a teplota okolia je medzi -10 a +40 ° C

Zodpovedajúca vlhkosť nepresahuje 95%(20 ± 5 ℃), žiadne horľavé, výbušné, korozívny plyn, bez vodivého prachu, vnútorná inštalácia, dobrá ventilácia, vibrácie menšie ako 0,5 g

Aplikácia produktu

Výrobky sa môžu používať v metalurgii a chemickom priemysle, kompresoroch, žeriavoch, príležitostiach komunálneho inžinierstva.

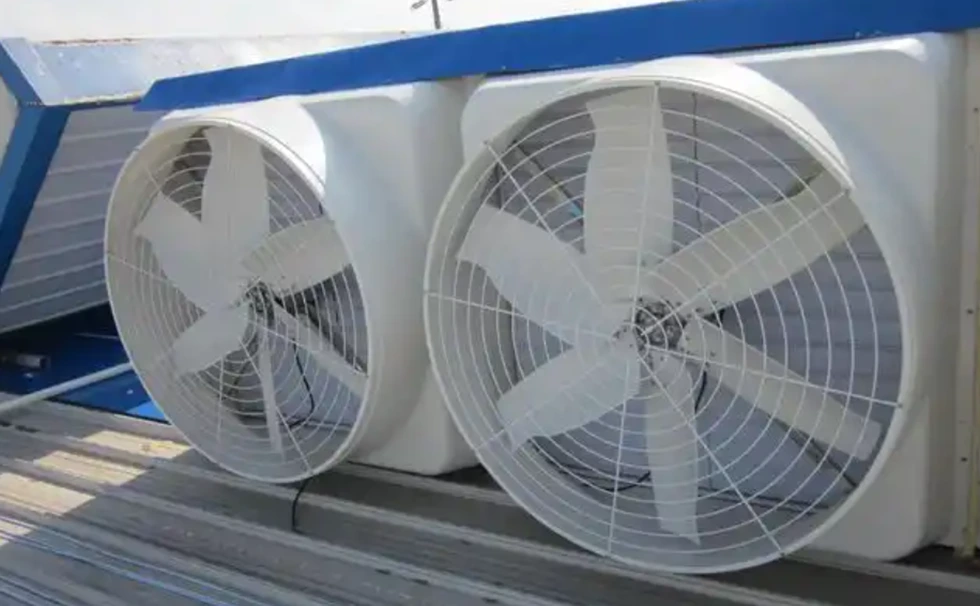

Fanúšik

Mäkký štartér nielen výrazne znižuje trenie a zotrvačnosť ventilátora v dôsledku veľkej zotrvačnosti čepele a rotora, ale tiež sa vyhýba poškodeniu ložiska ventilátora, pásu, čepeľ a ďalších častí v dôsledku nadmerného okamžitého krútiaceho momentu. Mäkké štartéry série SCKR1-6200 spoločnosti WCE s vysokou kompatibilitou a algoritmami úspory energie môžu pokrývať rôzne potreby od malých fanúšikov po veľké priemyselné fanúšikovia, čím pomáhajú spoločnostiam dosiahnuť zelenú a efektívnu výrobu. Aplikácia mäkkého štartéra na ventilátor efektívne rieši problémy vysokého počiatočného prúdu a mechanického šoku, najmä pre scenár, ktorý nevyžaduje reguláciu rýchlosti, ale potrebuje jemný štart a zastavenie. Kľúčové sú primerané nastavenia výberu a parametrov, ktoré môžu výrazne zlepšiť spoľahlivosť a hospodárstvo systému.

Zavlažovanie v teréne

V porovnaní s frekvenčnými konvertormi stáť mäkké štartéry menej a sú vhodné pre zavlažovacie scenáre bez regulácie rýchlosti. V systéme zavlažovania v teréne pôsobí mäkký štartér hlavne na trojfázový asynchrónny motor, ktorý poháňa vodné čerpadlo, a prijíma režim štartovania napätia alebo prúdu obmedzeného počtu, takže sa rýchlosť motora postupne zvyšuje z nuly na menovadlá, čím sa zabráni okamžitému vysokému prúdu generovaným tradičným priamym spustením. Po vypnutí, voliteľná funkcia mäkkej zastavenia, lineárnou redukciou napätia, aby sa jemne znížila rýchlosť čerpadla, inhibujte účinok vodného kladiva. Mäkký štartér účinne rieši problémy s vysokým prúdom nárazu, koncentrácie mechanického napätia a účinku vodného kladiva motora čerpadla prostredníctvom flexibilného riadenia počiatočného zastavenia a viacnásobných ochranných mechanizmov v systéme zavlažovania v teréne a významne zlepšuje spoľahlivosť a hospodárnosť systému.

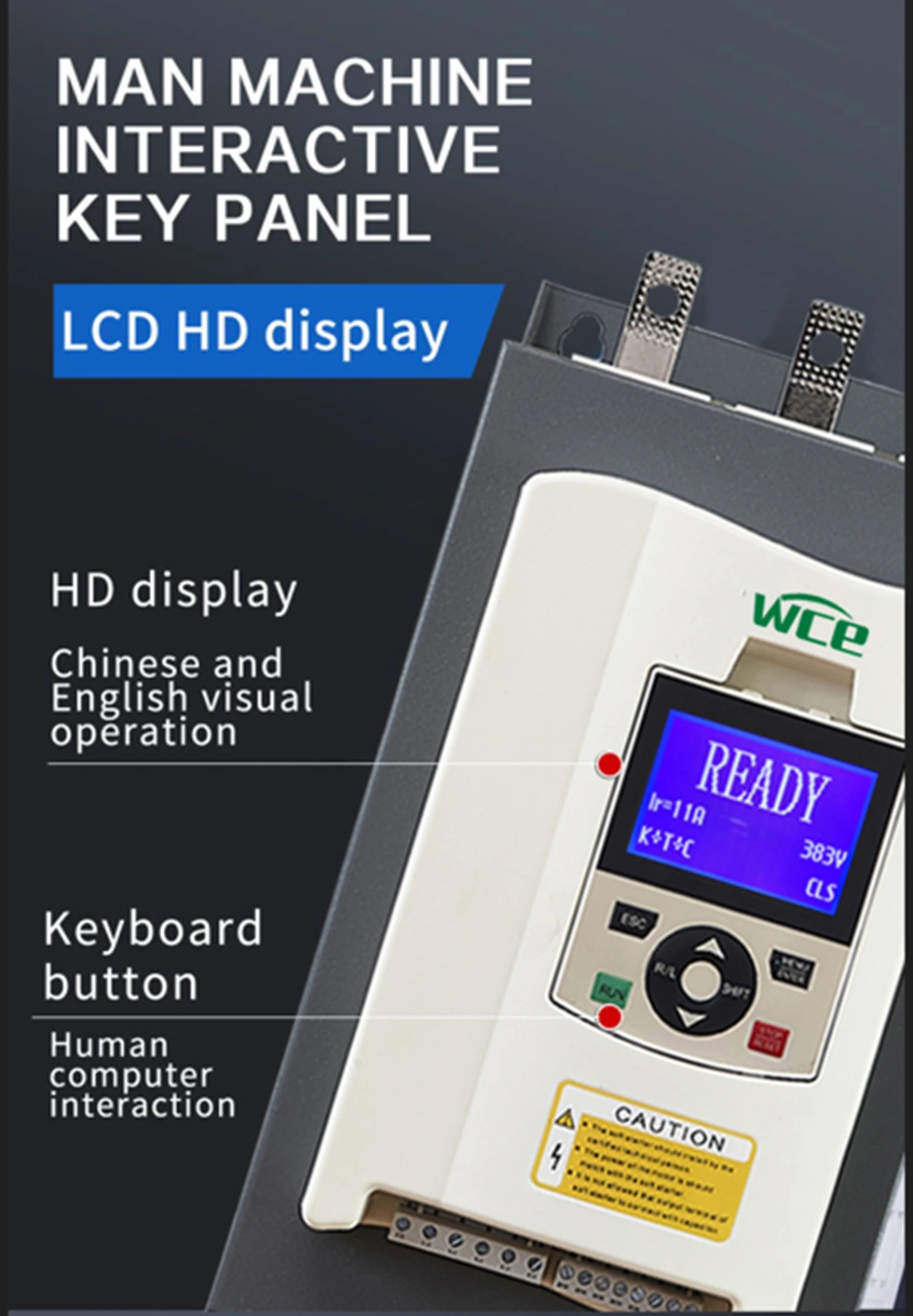

HD LCD Four-line Display, ľahko ovládateľný. Dodáva sa s dvojjazyčným displejom v čínštine a angličtine, ak je to potrebné, môžete si jazyk prispôsobiť. Pluggable Keyboard, ľahko sa presunie.

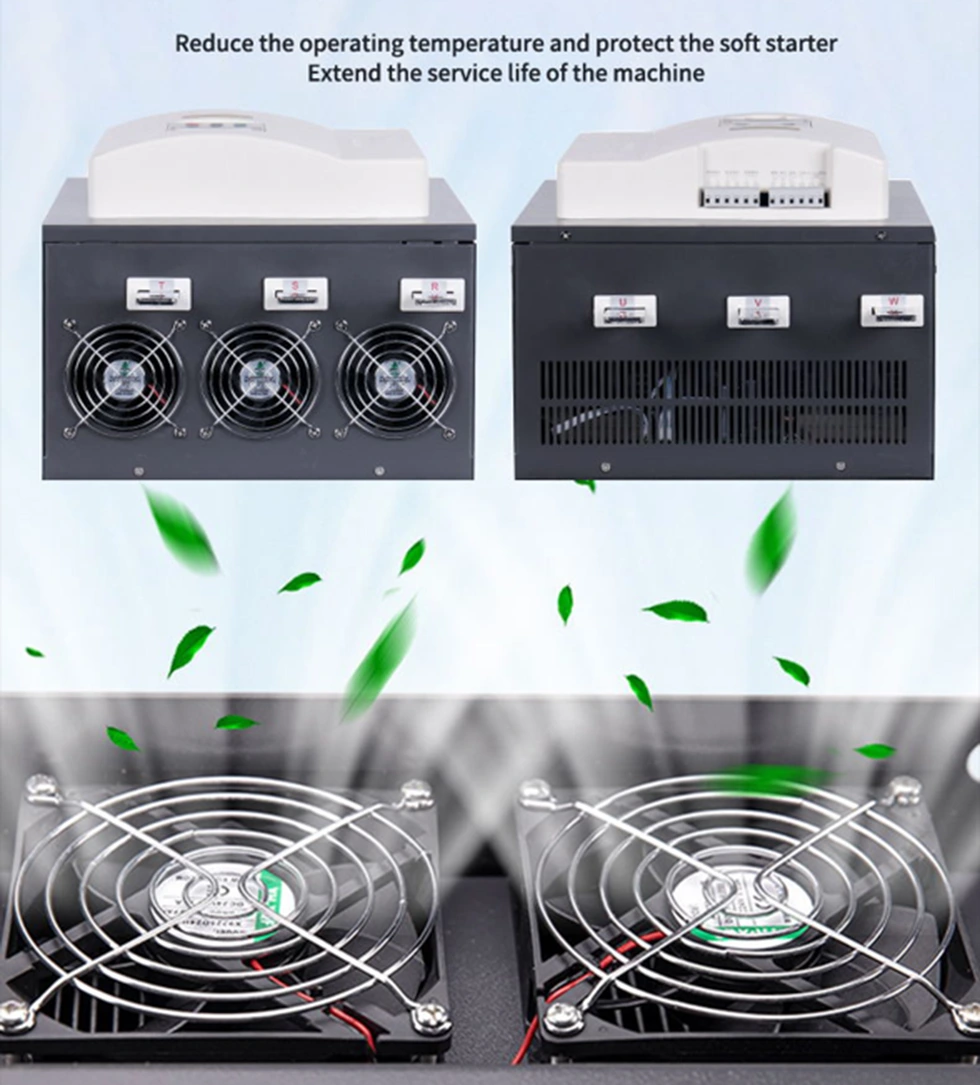

Mäkký štartér bude počas prevádzky generovať teplo v dôsledku prúdu prechádzajúceho cez tyristor. Ak je teplota tyristora príliš vysoká, môže byť poškodená, preto musíme nainštalovať ventilátory, aby sme ju ochladili. Všetky mäkké štartéry série 6200 používajú vysokorýchlostné DC ventilátory 24 V, 360 ° všestranný rozptyl tepla a silnejší vietor. Nielenže znižuje neplánované vypnutie spôsobené prehriatím, ale výrazne rozširuje životnosť mäkkého štartéra.

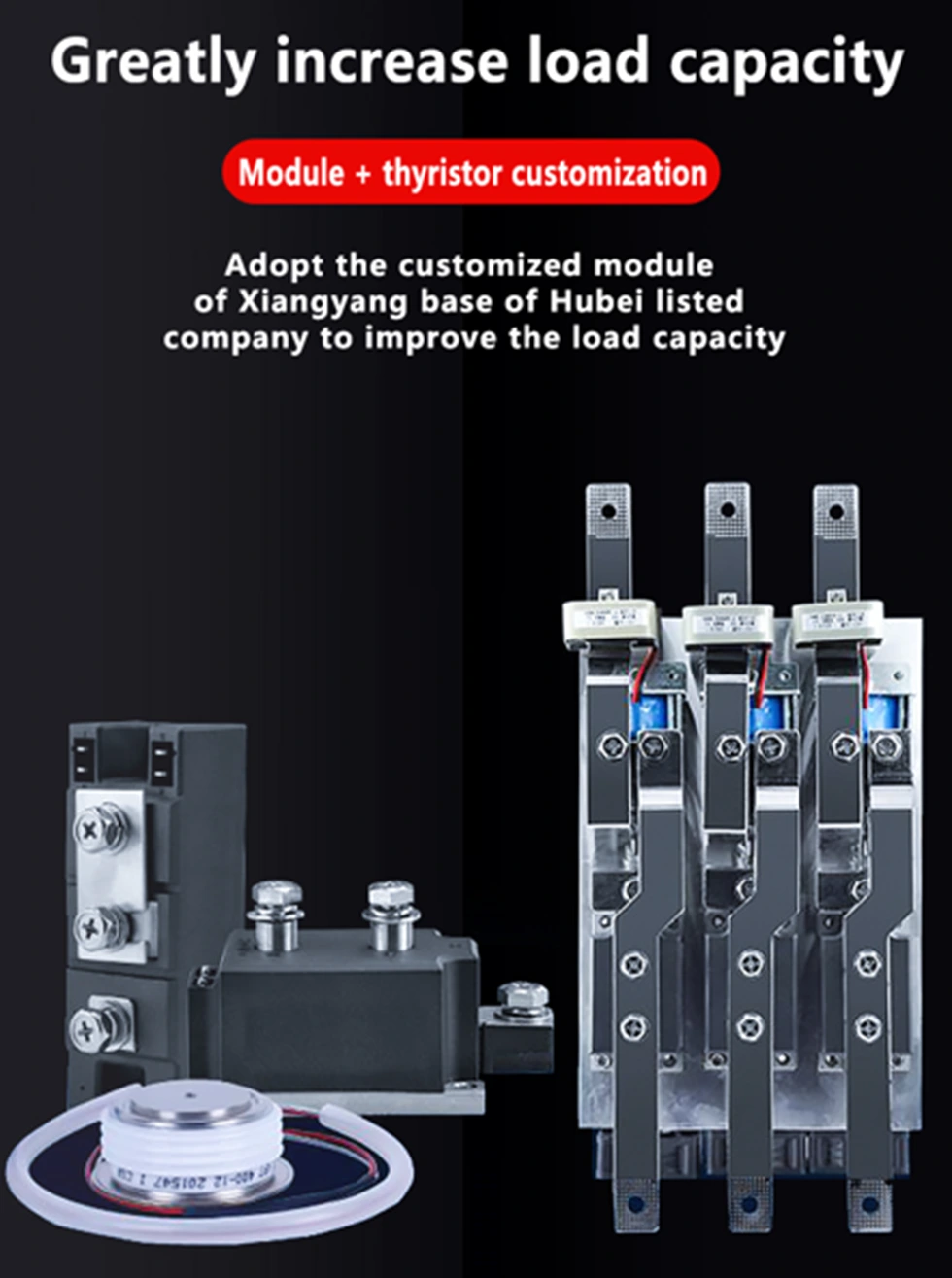

Máme hlbokú spoluprácu s spoločnosťou Hubei Taiji, domácou spoločnosťou uvedenou na zozname, a používame prispôsobené moduly a tyristory, ktoré sa líšia od generických modulov dodávaných na trhu, na zlepšenie kapacity zaťaženia.

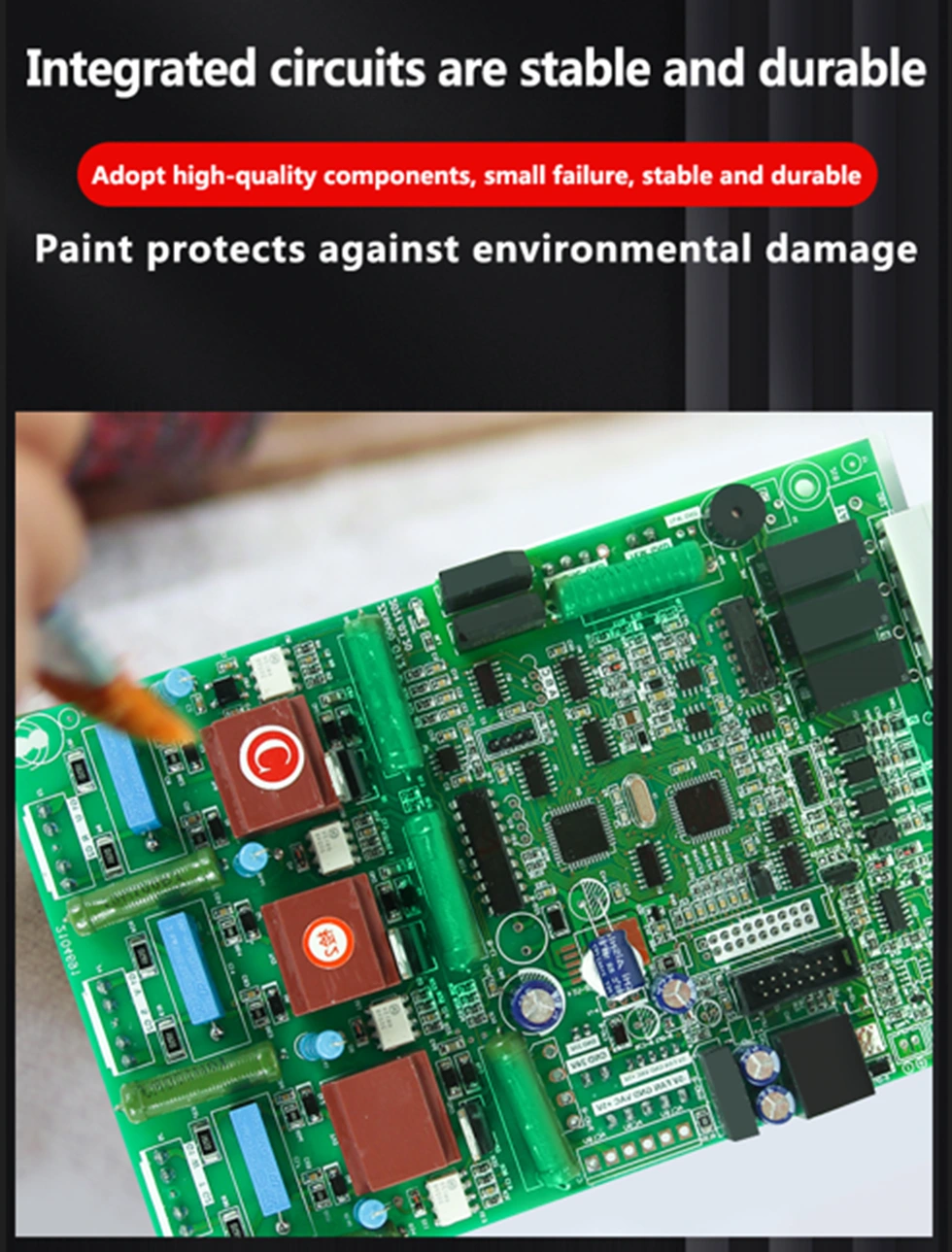

Hlavným účelom kefovej kefovej farby mäkkých štartovacích obvodov (zvyčajne tri anti-malácie, izolačné farby alebo povlaky odolné voči vlhkosti) je chrániť stabilitu a životnosť dosky obvodu v zložitom pracovnom prostredí, aby sa zabezpečilo, že servisná životnosť dosky s obvodom je dlhšia, všetky používame vysokokvalitné opravy vysokej kvality, proti porofu, proti porofu, proti porofu proti vlhkému súťaži. Zvýšená trvanlivosť a bezpečnosť.

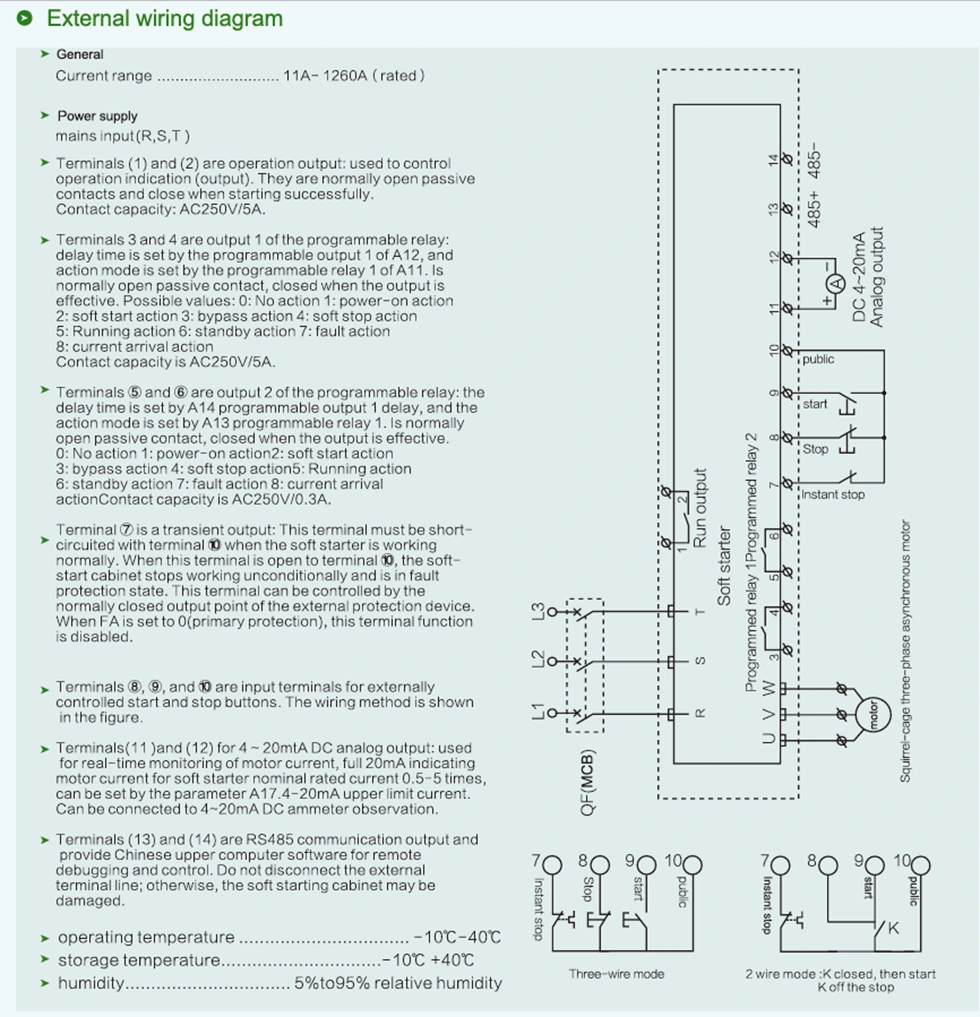

Schéma mäkkého štartéra.
