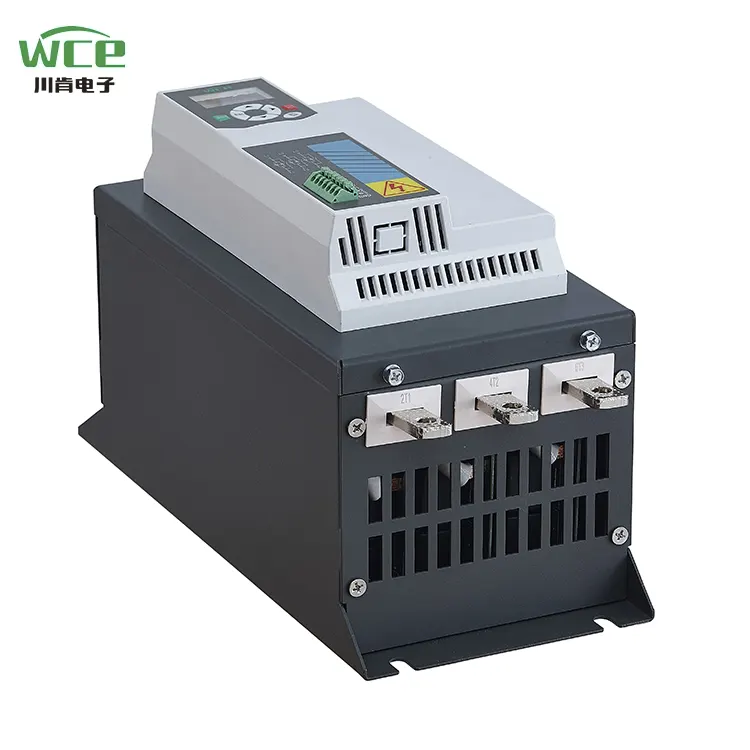

Postavený v obtokovom mäkkom štarte 75 kW AC motor

Inteligentná interakcia a pohodlná prevádzka: Mäkký štartér série 360 ​​je vybavený obrazovkou displej LCD kvapaliny. Dizajn rozhrania je jednoduchý a intuitívny a zážitok z prevádzky je hladký a pohodlný. Systém je vybavený funkciami displeja v čínskej aj angličtine a podporuje prispôsobenie konkrétnych národných jazykov, čím plne uspokojuje potreby používateľov v rôznych regiónoch.

Viacnásobné komunikácie a vzdialené inteligentné ovládanie: Je vybavený štandardnou komunikačnou funkciou MODBUS 485 a tiež podporuje prispôsobené komunikačné metódy, ako je protokol Siemens Profibus a aplikácia mobilných telefónov, pomáhajú používateľom dosiahnuť efektívne diaľkové ladenie a presné ovládanie a prelomenie priestorových obmedzení.

Vynikajúci výkon a dlhodobá trvanlivosť: Vybavený úplne novým vlastným DC stýkateľom v porovnaní s bežnými kontaktmi AC sa jeho výkon zlepšuje trikrát, teplo sa znižuje o 2,6 krát, bezpečnosť sa zvyšuje o 25%, účinnosť úspory energie dosahuje 20%a životnosť servisu presahuje 100 000-krát, čo poskytuje spoľahlivú záruku pre stabilnú prevádzku zariadenia.

Efektívne rozptyl tepla a stabilná prevádzka: Vybavený vysokorýchlostným DC ventilátorom 24 V a inovatívnym 360 ° dizajnom rozptylu tepla, poskytuje silnú veternú silu, čím sa zaisťuje, že zariadenie zachováva dobrý stav rozptylu tepla a stabilný výkon počas prevádzky.

Hlboká spolupráca a aktualizácia kvality: Dosiahli sme hlbokú spoluprácu s spoločnosťou Hubei Taiji, domácou spoločnosťou, a prijali sme prispôsobené moduly a tyristory, ktoré sa líšia od spoločných modulov na trhu. To výrazne zvyšuje kapacitu zaťaženia a vytvára solídny základ pre efektívnu prevádzku zariadenia.

Zjednodušený dizajn, úspory nákladov:Nie je potrebné nainštalovať externé obtokové stykače, efektívne ušetriť inštalačný priestor, znižovanie nákladov na kábla, zjednodušenie procesu inštalácie a zvýšenie pohodlnejšej a rýchlejšej inštalácie.

Humanizovaný dizajn, inštalácia bez obáv: Prijíma zásuvku riadiaceho terminálu typu tlačidla, ktorá je jednoduchá a pohodlná na inštaláciu a prevádzku. Stačí stlačením terminálu dokončiť zapojenie a potom ho uvoľnite, aby ste opravili drôt, čo výrazne zlepšuje účinnosť inštalácie.

Testovanie simulácie, spoľahlivé overenie: Je vybavený funkciou simulácie operácie. Aj keď hlavný obvod mäkkého štartéra nie je pripojený k napájaciemu napájaciemu napätiu, môže simulovať proces štartovania, spustenia a zastavovania motora, čo rýchlo potvrdzuje, či je pracovný stav vlastných komponentov mäkkého štartéra normálny.

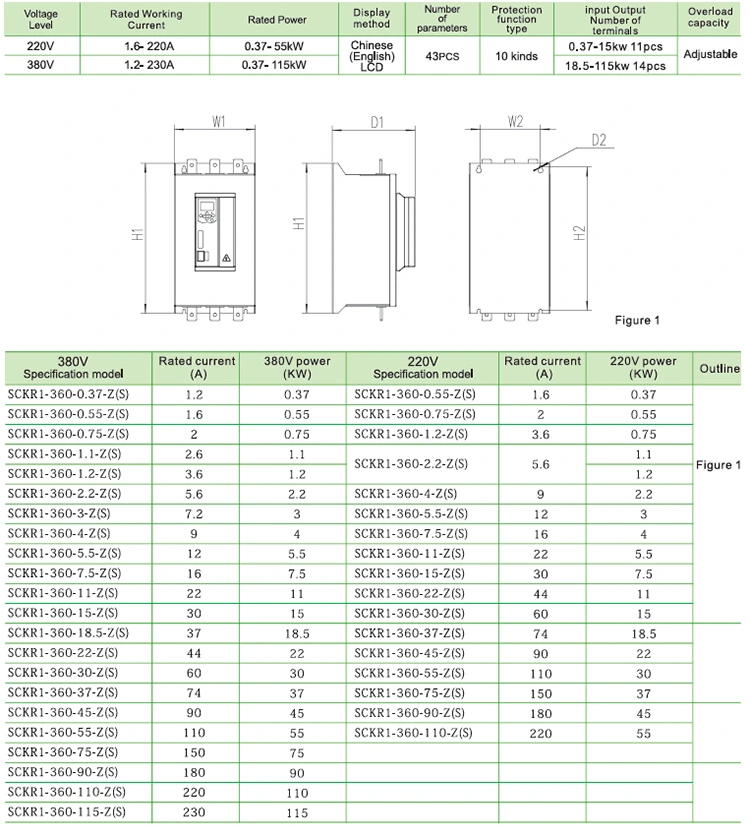

Parameter produktu (špecifikácia)

Produkt

1. Komunikačná funkcia

Dodáva sa s komunikáciou Modbus RTU, Profibus a Profinet Communication je možné pridať pridaním expanzných kariet.

2, môže to byť externá klávesnica +4 riadky LCD obrazovky

Klávesnica je možné rýchlo vložiť a odstrániť, aby vyhovovala potrebám vzdialenej prevádzky.

3, komplexnejšia funkcia ochrany motora

Ochrana protivlučenia, ochrana podvzdušňovania, nadprúdová ochrana, ochrana proti preťaženiu, ochrana pod zaťažením, ochrana fázových strát, porucha obchádzania, porucha tyristora, trojfázová nevyváženosť, ochrana pred prehriatím atď.

4, široký rozsah napájacieho napätia

Spĺňajte hlavné vstupné napájacie napájanie napájania vo všeobecnom účele 220-380V.

5. Plužné terminály

Jedna sada komunikačných terminálov, štyri skupiny digitálnych vstupných terminálov, jedna sada analógových výstupov, dve sady programovateľných relé

◆ Trojfázové napájanie: AC220V, AC380V ± 10%

◆ Vymenovaný prúd: 1.2a-230a,

◆ Uplatniteľný motor: Všeobecný veveričkový typ klietky AC AC

◆ Štartovací režim: Ramp napätia, prúdová rampa, krútiaci moment

◆ Režim parkovania: Soft zastávky, voľná zastávka ， zastávka brzdy, adaptívna zastávka.

◆ Vstup logiky: impedancia 1,8 kΩ, výkon +24V

◆ Počiatočná frekvencia: Odporúča sa začať najviac 10 -krát za hodinu

◆ Úroveň ochrany: IP20

◆ Režim chladenia: chladenie vzduchu

◆ Režim inštalácie: zavesenie steny

◆ Podmienky prostredia: nadmorská výška presahuje 2000 metrov, kapacita by sa mala podľa toho znížiť a teplota okolia je medzi -10 a +40 ° C

Zodpovedajúca vlhkosť nepresahuje 95%(20 ± 5 ℃), žiadne horľavé, výbušné, korozívny plyn, bez vodivého prachu, vnútorná inštalácia, dobrá ventilácia, vibrácie menšie ako 0,5 g

Aplikácia produktu

Produkt sa môže používať pri príležitostiach, ako sú ventilátory, vodné čerpadlá, zavlažovanie poľnohospodárskej pôdy a vodorovná preprava dopravného pásu.

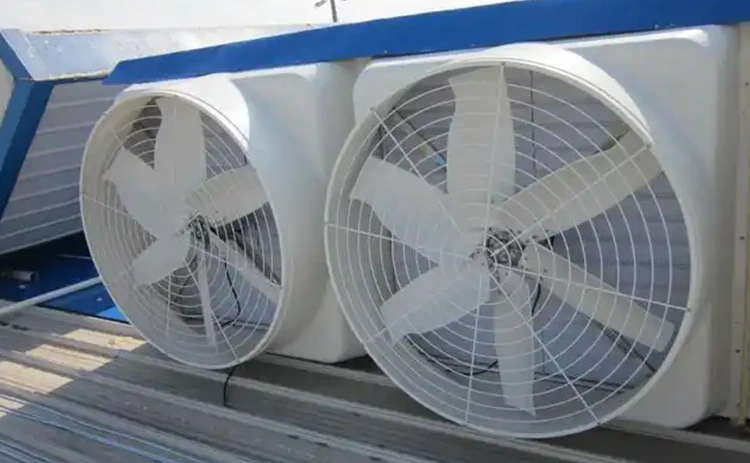

Fanúšik

Mäkký štartér nielen výrazne znižuje trenie a zotrvačnosť ventilátora v dôsledku veľkej zotrvačnosti čepele a rotora, ale tiež sa vyhýba poškodeniu ložiska ventilátora, pásu, čepeľ a ďalších častí v dôsledku nadmerného okamžitého krútiaceho momentu. Mäkké štartéry série SCKR1-360 spoločnosti WCE s vysokou kompatibilitou a algoritmami úspory energie môžu pokrývať rôzne potreby od malých fanúšikov po veľké priemyselné fanúšikovia a pomáhajú spoločnostiam dosiahnuť zelenú a efektívnu výrobu. Aplikácia mäkkého štartéra na ventilátor efektívne rieši problémy vysokého počiatočného prúdu a mechanického šoku, najmä pre scenár, ktorý nevyžaduje reguláciu rýchlosti, ale potrebuje jemný štart a zastavenie. Kľúčové sú primerané nastavenia výberu a parametrov, ktoré môžu výrazne zlepšiť spoľahlivosť a hospodárstvo systému.

Zavlažovanie v teréne

V porovnaní s frekvenčnými konvertormi stáť mäkké štartéry menej a sú vhodné pre zavlažovacie scenáre bez regulácie rýchlosti. V systéme zavlažovania v teréne pôsobí mäkký štartér hlavne na trojfázový asynchrónny motor, ktorý poháňa vodné čerpadlo, a prijíma režim štartovania napätia alebo prúdu obmedzeného počtu, takže sa rýchlosť motora postupne zvyšuje z nuly na menovadlá, čím sa zabráni okamžitému vysokému prúdu generovaným tradičným priamym spustením. Po vypnutí, voliteľná funkcia mäkkej zastavenia, lineárnou redukciou napätia, aby sa jemne znížila rýchlosť čerpadla, inhibujte účinok vodného kladiva. Mäkký štartér účinne rieši problémy s vysokým prúdom nárazu, koncentrácie mechanického napätia a účinku vodného kladiva motora čerpadla prostredníctvom flexibilného riadenia počiatočného zastavenia a viacnásobných ochranných mechanizmov v systéme zavlažovania v teréne a významne zlepšuje spoľahlivosť a hospodárnosť systému.

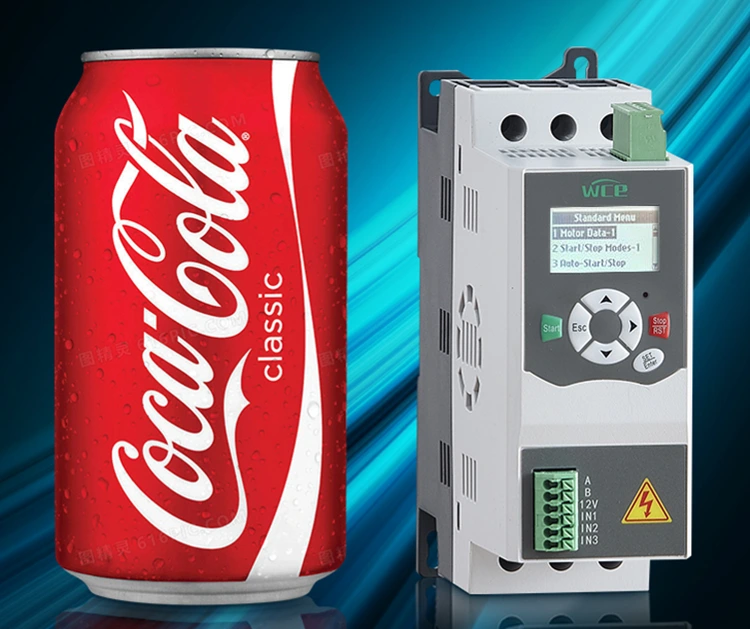

S menšou veľkosťou a objemom môže priamo nahradiť stykače Star-Delta, ukladanie materiálov a priestor.

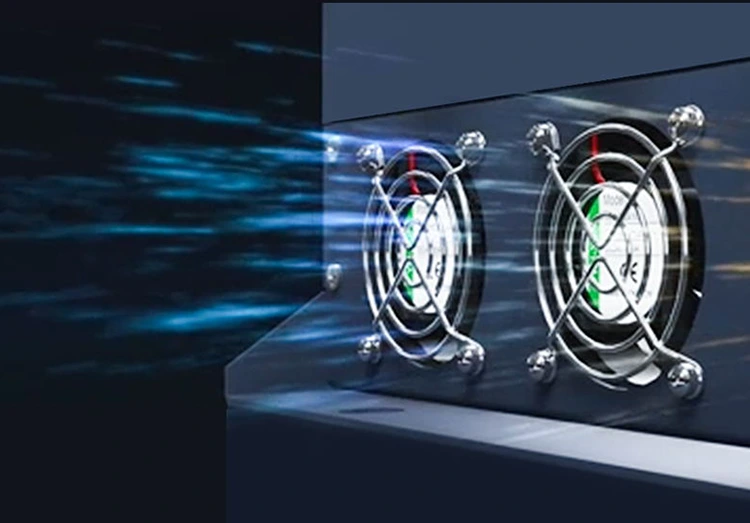

Tyristor s vnútorným obtokom mäkkého štartéra funguje iba počas spustenia a počas prevádzky prepína stýkač, takže generuje menej tepla. Stále sme však nainštalovali ventilátor na ochladenie stykača. Nainštalujte ventilátor, aby ste ho ochladili. All18,5 kW a nad360 sérií mäkkých štartérov sú vybavené vysokorýchlostnými DC ventilátormi 24 V, ktoré poskytujú 360 ° všestranný rozptyl tepla a silnejšou silou veternej sily. Nielenže znižuje neočakávané odstavenia spôsobené prehriatím, ale výrazne rozširuje životnosť mäkkého štartéra.

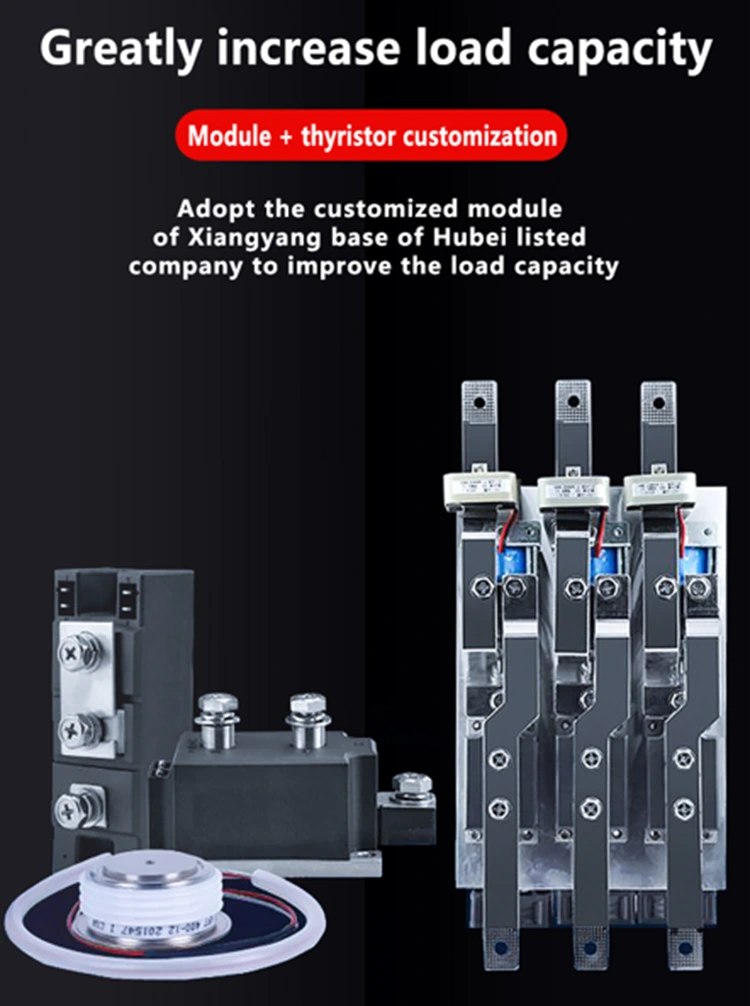

Máme hlbokú spoluprácu s spoločnosťou Hubei Taiji, domácou spoločnosťou uvedenou na zozname, a používame prispôsobené moduly a tyristory, ktoré sa líšia od generických modulov dodávaných na trhu, na zlepšenie kapacity zaťaženia. Naši stýkače DC sú tiež špeciálne prispôsobené a všetky obsahujú strieborné kontakty. Kontaktný povrch kontaktov je väčší a môže dosiahnuť takmer 100 000 časov zapojenia, čo výrazne zvyšuje životnosť.

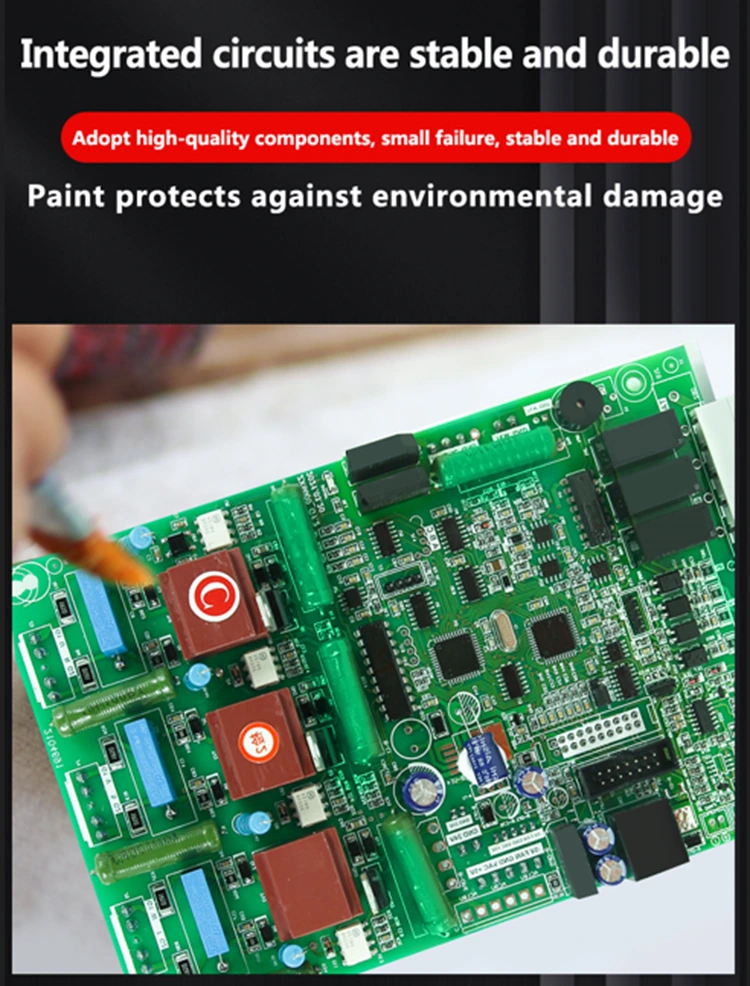

Hlavným účelom kefovej kefovej farby mäkkých štartovacích obvodov (zvyčajne tri anti-malácie, izolačné farby alebo povlaky odolné voči vlhkosti) je chrániť stabilitu a životnosť dosky obvodu v zložitom pracovnom prostredí, aby sa zabezpečilo, že servisná životnosť dosky s obvodom je dlhšia, všetky používame vysokokvalitné opravy vysokej kvality, proti porofu, proti porofu, proti porofu proti vlhkému súťaži. Zvýšená trvanlivosť a bezpečnosť.

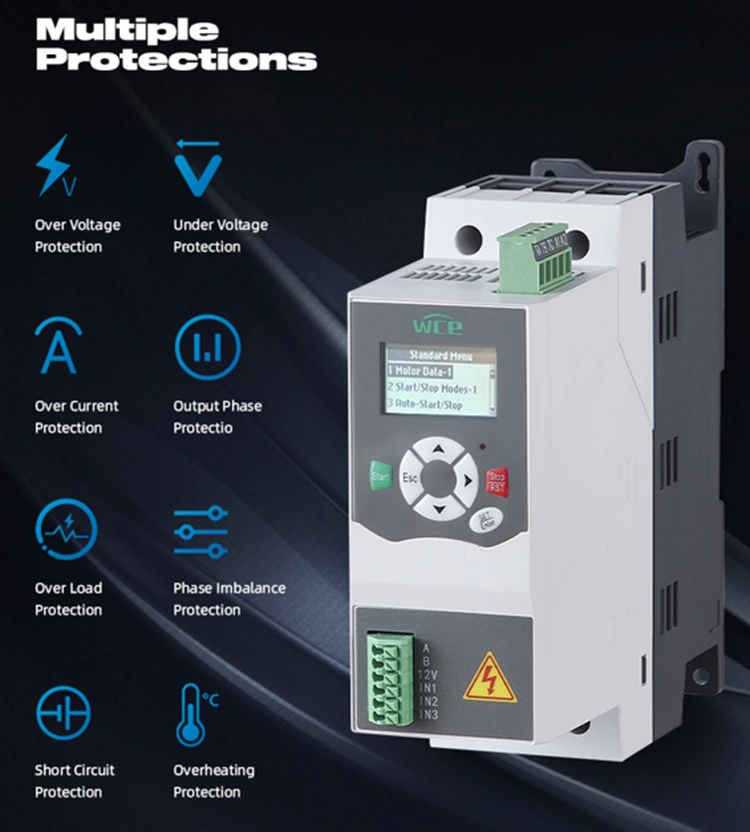

Viacnásobné ochranné funkcie: ochrana podvzdušňovania, ochrana prepätia, nadprúdová ochrana, ochrana proti preťaženiu, ochrana fázových strát, trojfázová ochrana nerovnováhy atď.

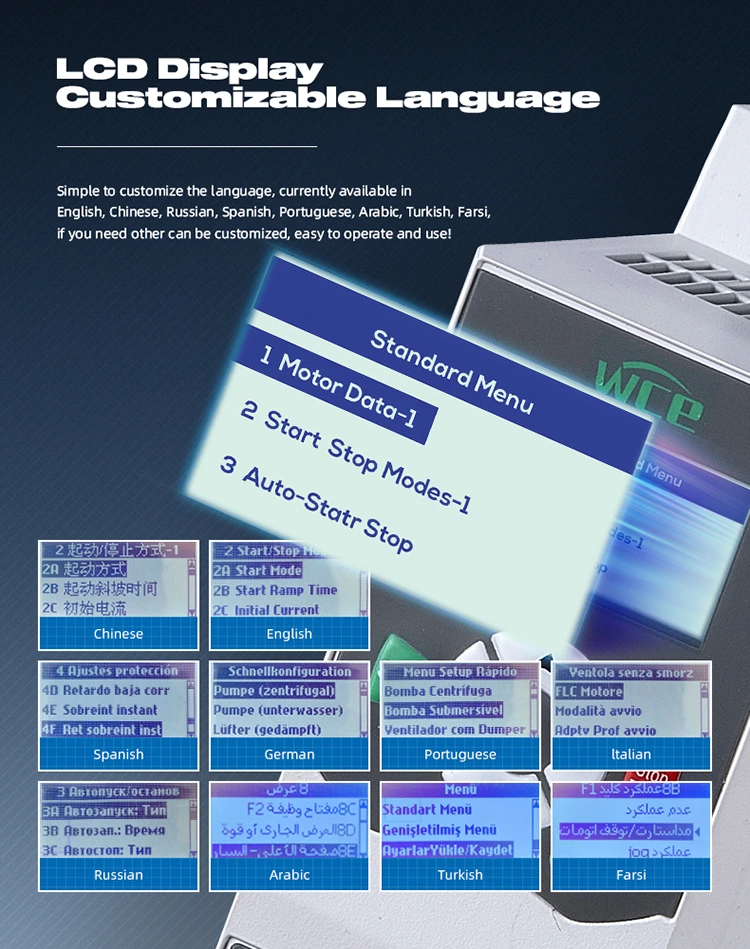

Štvorriadkový displej LCD s vysokým rozlíšením, ľahko ovládateľný. Dodáva sa s viacerými národnými jazykovými displejmi av prípade potreby sa dá prispôsobiť.

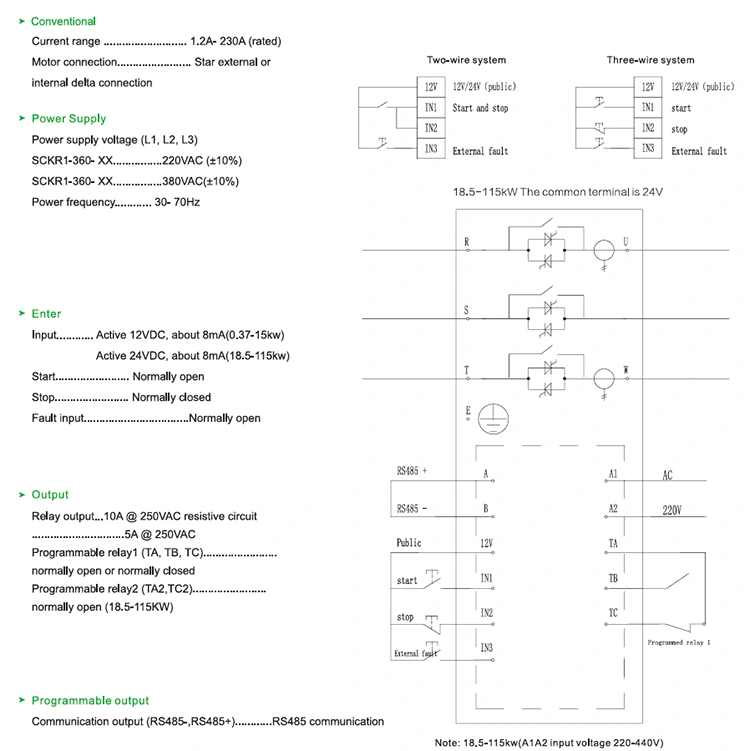

Schéma mäkkého štartéra.
