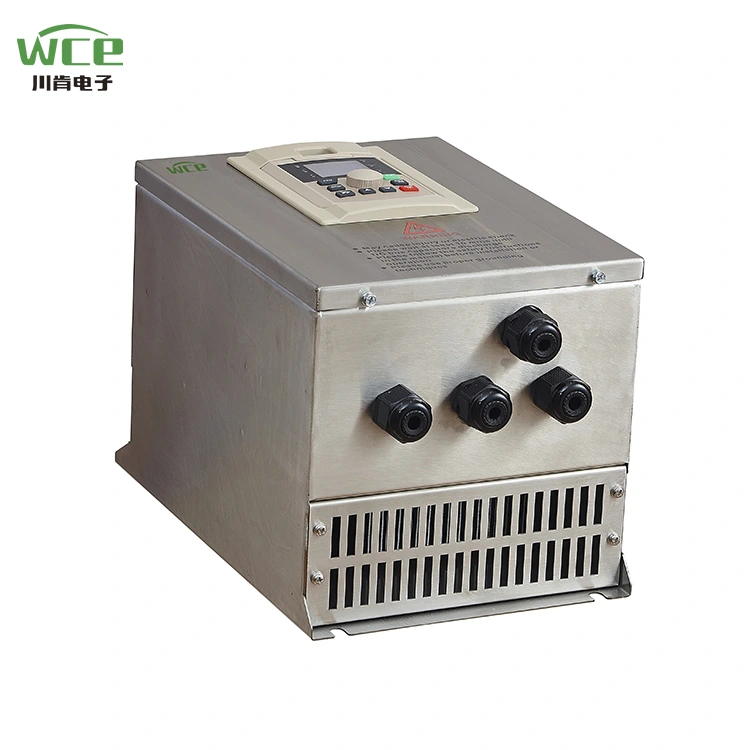

45 kW invertor frekvencie vodného čerpadla

Pohony SCK300 SCK300 sú vysoko výkonné, multifunkčné jednotky určené na priemyselnú automatizáciu, široko používané vo ventilátoroch, čerpadlách, dopravných pásoch, drveniach a iných zariadeniach. Jeho jadro prijíma pokročilú technológiu kontroly vektorov, ktorá má charakteristiky presnosti vysokorýchlostnej regulácie, úspory energie a vysokej účinnosti, stabilnej prevádzky atď. A môže uspokojiť potreby rôznych priemyselných scenárov. Vytvorili sme tiež vlastné riešenia pre mobilné skrinky na riadenie invertorov mobilných drvení, ktoré fungujú dokonale na mnohých miestach po celej krajine.

Parameter produktu (špecifikácia)

Produkt

● Funkcie I/O

◆ Rozsah vstupného napätia: 220 V/380 V/660V ± 15%

◆ Rozsah vstupnej frekvencie: 47 ~ 63 Hz

◆ Rozsah výstupného napätia: 0 ~ menovité vstupné napätie

Výstupný frekvenčný rozsah: 0 ~ 400 Hz

● Funkčné funkcie

◆ Režim nastavenia frekvencie: digitálne nastavenie, analógové nastavenie, nastavenie sériovej komunikácie, viacstupňová rýchlosť, nastavenie PID atď.

◆ Funkcia riadenia PID

◆ Funkcia riadenia viacerých rýchlostí: 16 Riadenie rýchlosti

◆ Funkcia riadenia frekvencie výkyvnej frekvencie

◆ Okamžité zlyhanie napájania bez zastavenia funkcie

◆ Funkcia rýchleho/jogu

◆ Funkcia nastavenia automatického napätia: Keď sa zmení napätie napätia napätia, môže automaticky udržiavať konštantu výstupného napätia

◆ Poskytnite až 25 druhov funkcií ochrany porúch: nad prúdom, nad napätím, pod napätím, nad teplotou, fázovou stratou, preťažením a inými ochrannými funkciami

● Funkcie periférneho rozhrania

◆ Programovateľný digitálny vstup: 8 Vstup

◆ Programovateľný analógový vstup: AI1: 0 ~ 10V Vstup, AI2: 0 ~ 10V alebo 0 ~ 20MA Vstup

◆ Otvorený výstup zberateľa: 1 výstup

◆ Výstup relé: 2 výstupy

◆ Analógový výstup: 2 výstupy, 0/4 ~ 20 mA alebo 0 ~ 10 V respektíve

● Charakteristiky technického výkonu

◆ Riadiaci režim: Žiadne ovládacie prvky vektora PG, ovládanie V/F, riadenie krútiaceho momentu.

◆ Kapacita preťaženia: 150% menovité súčasné 60S; 180% hodnotené súčasné 10 s

◆ Štartovací krútiaci moment: Nie je riadenie vektora PG: 0,5 Hz/150% (SVC)

◆ Rýchlosť rýchlosti: Nie je riadenie vektora PG: 1: 100

Aplikácia produktu

Výrobky sa môžu používať pri ťažbe, ventilátoroch, čerpadlách, nových energetických zariadeniach a iných príležitostiach.

Zavlažovanie v teréne

Pri poľnohospodárskom zavlažovaní je VFD na dodávku vody s konštantným tlakom takmer štandardná. Po prvé, v procese spustenia čerpadla môže VFD postupne zvyšovať svoju prevádzkovú frekvenciu, takže čerpadlo môže bežať pomaly, takže voda nespôsobuje príliš veľký vplyv na potrubie. VFD sa potom môže použiť v spojení s diaľkovým tlakomerom alebo tlakovým snímačom, aby sa vyrovnal tlak v našich potrubiach. Nakoniec môže VFD riadiť potrubie na ochranu proti tlaku, ale aj prostredníctvom vlastného preťaženia, podložky, pretlaku, podtlakovej ochrany, aby sa znížilo poškodenie čerpadla.

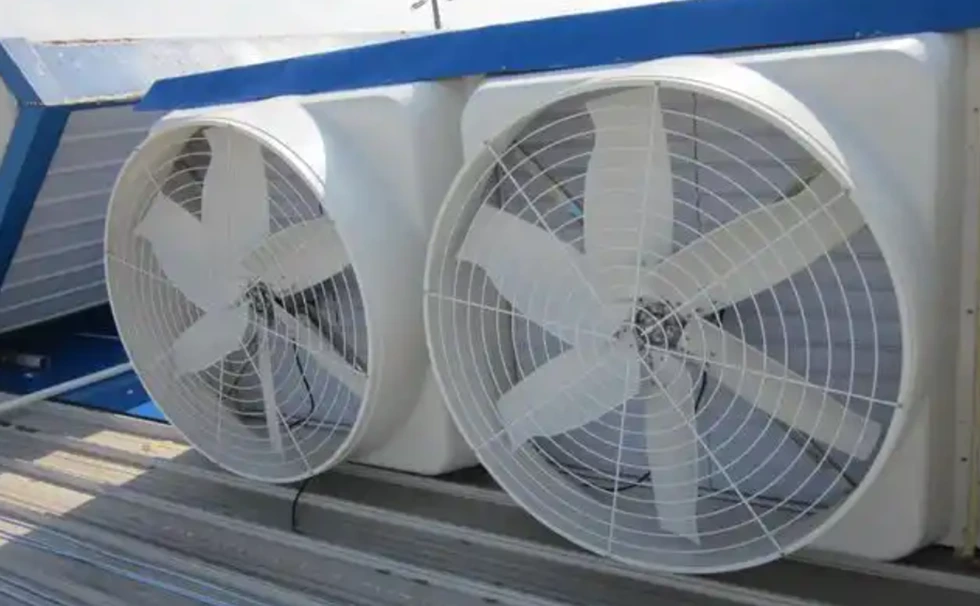

Fanúšik

Aplikácia frekvenčného prevodníka v oblasti fanúšikov nielen výrazne znižuje spotrebu energie, ale tiež zlepšuje presnosť systému a úroveň automatizácie prostredníctvom inteligentnej kontroly. Séria SCK300 spoločnosti WCE s vysokou kompatibilitou a algoritmami úspory energie môže pokryť rôzne potreby malých ventilátorov pre veľkých priemyselných fanúšikov, čím pomáha spoločnostiam dosiahnuť zelenú a efektívnu výrobu.

LCD zobrazuje viac jazykových textov a grafiky, čísla LED displeja, intuitívnejšie podľa vašich preferencií

Objem VFD je veľká štruktúra, väčší chladič, miera využitia produktu, môže normálne pracovať v horúcom prostredí, ako je tropické.

Je možné prispôsobiť rôzne typy vstupných a výstupných režimov:

1,3p 380V Vstup do výstupu 3p 380V.

2. Vstup 3p220V do výstupu 3p220V.

3. Vstup 3p660V do výstupu 3p660V.

4. Vstup 1p220V do výstupu 3p 380V.

5. 1P220V Vstup do výstupu 3p220V.

Vďaka funkcii sledovania rýchlosti sa môže lepšie spustiť.

Dodáva sa s komunikáciou Modbus RTU a môže implementovať aj ModBUS TCP, PRPfibus a Profinet pridaním expanzných kariet.

Schéma zapojenia VFD.
