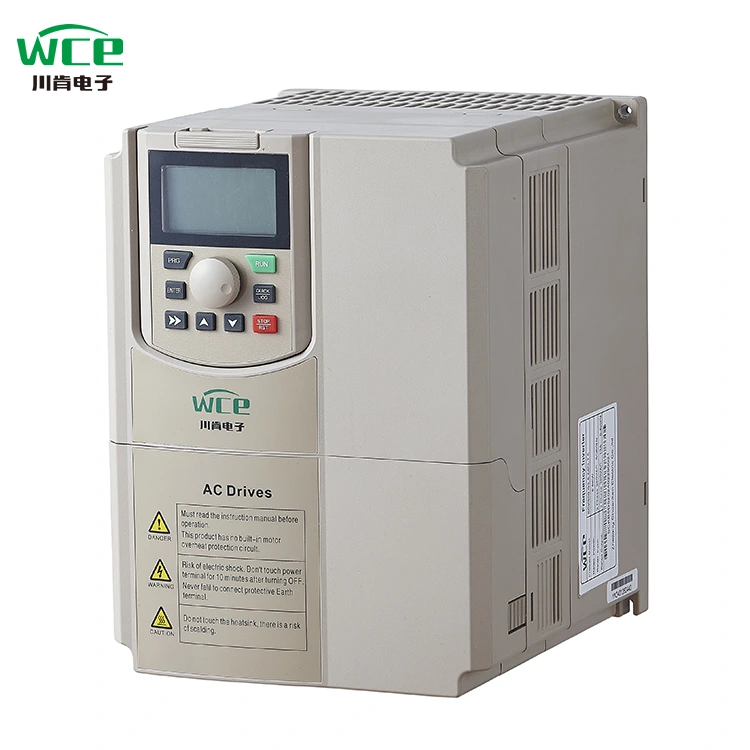

5,5 kW s premenlivou frekvenčnou jednotkou pre čerpadlo

Series SCK300 je vysoko výkonný menič určený pre priemyselnú automatizáciu, ktorý integruje viacúčelovú a vysokú účinnosť a úspory energie a je vhodný na riadenie pohonu rôznych priemyselných zariadení.

Základné funkcie a výhody

Pokročilá technológia riadenia vektorov: regulácia vysokej presnej rýchlosti a stabilná prevádzka, vynikajúca dynamická reakcia.

Vysoká účinnosť a úspora energie: Optimalizácia účinnosti prevádzky motora a výrazne znížte spotrebu energie.

Široká kompatibilita: Podporte komplexné pracovné podmienky ventilátorov, čerpadiel, dopravných pásov, drvení a iných zariadení.

Aplikačný scenár

Flexibilná aplikácia v nasledujúcich oblastiach:

Ovládanie tekutín (ventilátor, zaťaženie čerpadla)

Prenos materiálu (dopravný pás, výťah)

Ťažké stroje (drvič, mixér)

Rozširovanie a modernizácia

Bezproblémový upgrade na SCK350: Vylepšite výkon a rozširujte funkčné moduly nahradením riadiacej dosky.

Prispôsobenie špeciálneho vybavenia, ako sú žeriavy: expanzné karty sú podporované po modernizácii, aby sa splnili požiadavky profesionálnych scenárov, ako je kontrola krútiaceho momentu a multimotorová synchronizácia.

Vďaka modulárnym dizajnom a aktualizáciám technológie je možné sériu SCK prispôsobiť rôznym potrebám priemyselnej automatizácie, od základných po pokročilé.

Parameter produktu (špecifikácia)

Produkt

● Funkcie I/O

◆ Rozsah vstupného napätia: 220 V/380 V/660V ± 15%

◆ Rozsah vstupnej frekvencie: 47 ~ 63 Hz

◆ Rozsah výstupného napätia: 0 ~ menovité vstupné napätie

Výstupný frekvenčný rozsah: 0 ~ 400 Hz

● Funkcie periférneho rozhrania

◆ Programovateľný digitálny vstup: 8 Vstup

◆ Programovateľný analógový vstup: AI1: 0 ~ 10V Vstup, AI2: 0 ~ 10V alebo 0 ~ 20MA Vstup

◆ Otvorený výstup zberateľa: 1 výstup

◆ Výstup relé: 2 výstupy

◆ Analógový výstup: 2 výstupy, 0/4 ~ 20 mA alebo 0 ~ 10 V respektíve

● Charakteristiky technického výkonu

◆ Riadiaci režim: Žiadne ovládacie prvky vektora PG, ovládanie V/F, riadenie krútiaceho momentu.

◆ Kapacita preťaženia: 150% menovité súčasné 60S; 180% hodnotené súčasné 10 s

◆ Štartovací krútiaci moment: Nie je riadenie vektora PG: 0,5 Hz/150% (SVC)

◆ Rýchlosť rýchlosti: Nie je riadenie vektora PG: 1: 100

● Funkčné funkcie

◆ Režim nastavenia frekvencie: digitálne nastavenie, analógové nastavenie, nastavenie sériovej komunikácie, viacstupňová rýchlosť, nastavenie PID atď.

◆ Funkcia riadenia PID

◆ Funkcia riadenia viacerých rýchlostí: 16 Riadenie rýchlosti

◆ Funkcia riadenia frekvencie výkyvnej frekvencie

◆ Okamžité zlyhanie napájania bez zastavenia funkcie

◆ Funkcia rýchleho/jogu

◆ Funkcia nastavenia automatického napätia: Keď sa zmení napätie napätia napätia, môže automaticky udržiavať konštantu výstupného napätia

◆ Poskytnite až 25 druhov funkcií ochrany porúch: nad prúdom, nad napätím, pod napätím, nad teplotou, fázovou stratou, preťažením a inými ochrannými funkciami

Aplikácia produktu

Výrobky sa môžu používať v metalurgii a chemickom priemysle, kompresoroch, žeriavoch, príležitostiach komunálneho inžinierstva.

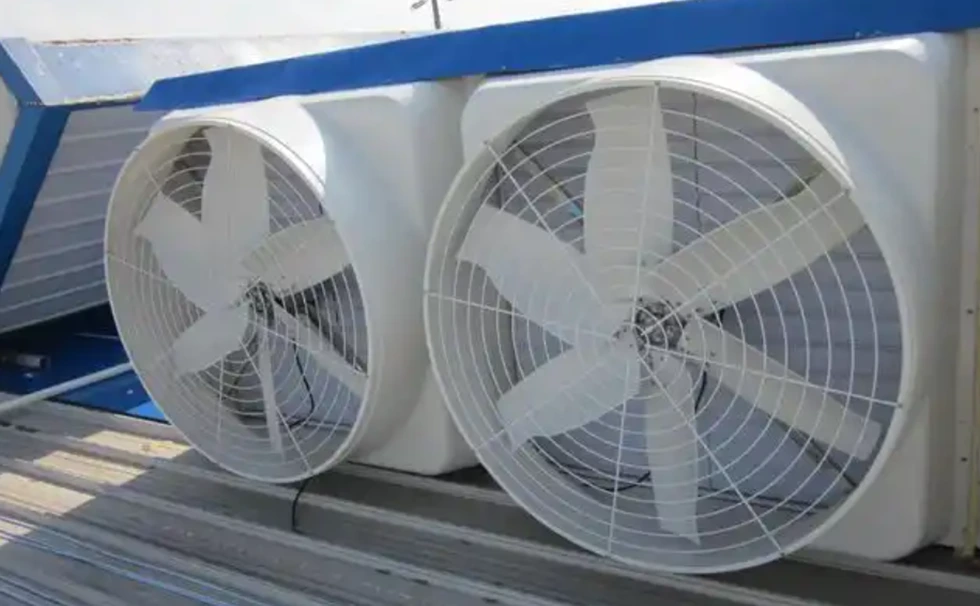

Fanúšik

Aplikácia frekvenčného prevodníka v oblasti fanúšikov nielen výrazne znižuje spotrebu energie, ale tiež zlepšuje presnosť systému a úroveň automatizácie prostredníctvom inteligentnej kontroly. Séria SCK300 spoločnosti WCE s vysokou kompatibilitou a algoritmami úspory energie môže pokryť rôzne potreby malých ventilátorov pre veľkých priemyselných fanúšikov, čím pomáha spoločnostiam dosiahnuť zelenú a efektívnu výrobu.

Zavlažovanie v teréne

Pri poľnohospodárskom zavlažovaní je VFD na dodávku vody s konštantným tlakom takmer štandardná. Po prvé, v procese spustenia čerpadla môže VFD postupne zvyšovať svoju prevádzkovú frekvenciu, takže čerpadlo môže bežať pomaly, takže voda nespôsobuje príliš veľký vplyv na potrubie. VFD sa potom môže použiť v spojení s diaľkovým tlakomerom alebo tlakovým snímačom, aby sa vyrovnal tlak v našich potrubiach. Nakoniec môže VFD riadiť potrubie na ochranu proti tlaku, ale aj prostredníctvom vlastného preťaženia, podložky, pretlaku, podtlakovej ochrany, aby sa znížilo poškodenie čerpadla.

K dispozícii sú dva režimy displeja:

1.LCD Displej: Poďte s čínskym a anglickým displejom, môžete si tiež prispôsobiť ruské, portugalské, španielske, perzské a ďalšie jazyky.

2. Displej: Tradičné zobrazenie digitálnej trubice, dvojité riadkové zobrazenie, súčasne sledujte dve sady údajov.

Spoločnosť VFD prijíma široký a rozsiahly konštrukčný dizajn, integruje komponenty veľkosti chladenia a má vysokú kontinuálnu prevádzkovú schopnosť a vysokú účinnosť rýchlosti využívania. Posilnením chladiaceho systému a výberom komponentov odolných voči vysokým teplotám sa môže stabilne prispôsobovať vysokým teplotným a drsným pracovným podmienkam, ako je tropický.

Je možné prispôsobiť rôzne typy vstupných a výstupných režimov:

1,3p 380V Vstup do výstupu 3p 380V.

2. Vstup 3p220V do výstupu 3p220V.

3. Vstup 3p660V do výstupu 3p660V.

4. Vstup 1p220V do výstupu 3p 380V.

5. 1P220V Vstup do výstupu 3p220V.

Vďaka funkcii sledovania rýchlosti sa môže lepšie spustiť.

Dodáva sa s komunikáciou Modbus RTU a môže implementovať aj ModBUS TCP, PRPfibus a Profinet pridaním expanzných kariet.

Schéma zapojenia VFD.
