Vysoko výkonný trojfázový AC Drive

Séria SCK300 WCE je vysoko výkonný, všestranný frekvenčný prevodník určený pre priemyselnú automatizáciu, ktorý sa bežne používa vo ventilátoroch, čerpadlách, dopravných pásoch, drveniach a iných zariadeniach. Jeho jadro prijíma pokročilú technológiu kontroly vektorov a má charakteristiky vysokej regulácie presnej rýchlosti, úspory energie, vysokej účinnosti a stabilnej prevádzky, aby uspokojili potreby rôznych priemyselných scenárov. Okrem toho je možné SCK300 inovovať na SCK350 aktualizáciou riadiacej dosky, po ktorej je možné pridať a aplikovať expanzné karty na vybavenie, ako sú žeriavy.

Parameter produktu (špecifikácia)

Produkt

● Funkcie I/O

◆ Rozsah vstupného napätia: 220 V/380 V/660V ± 15%

◆ Rozsah vstupnej frekvencie: 47 ~ 63 Hz

◆ Rozsah výstupného napätia: 0 ~ menovité vstupné napätie

Výstupný frekvenčný rozsah: 0 ~ 400 Hz

● Funkcie periférneho rozhrania

◆ Programovateľný digitálny vstup: 8 Vstup

◆ Programovateľný analógový vstup: AI1: 0 ~ 10V Vstup, AI2: 0 ~ 10V alebo 0 ~ 20MA Vstup

◆ Otvorený výstup zberateľa: 1 výstup

◆ Výstup relé: 2 výstupy

◆ Analógový výstup: 2 výstupy, 0/4 ~ 20 mA alebo 0 ~ 10 V respektíve

● Charakteristiky technického výkonu

◆ Riadiaci režim: Žiadne ovládacie prvky vektora PG, ovládanie V/F, riadenie krútiaceho momentu.

◆ Kapacita preťaženia: 150% menovité súčasné 60S; 180% hodnotené súčasné 10 s

◆ Štartovací krútiaci moment: Nie je riadenie vektora PG: 0,5 Hz/150% (SVC)

◆ Rýchlosť rýchlosti: Nie je riadenie vektora PG: 1: 100

● Funkčné funkcie

◆ Režim nastavenia frekvencie: digitálne nastavenie, analógové nastavenie, nastavenie sériovej komunikácie, viacstupňová rýchlosť, nastavenie PID atď.

◆ Funkcia riadenia PID

◆ Funkcia riadenia viacerých rýchlostí: 16 Riadenie rýchlosti

◆ Funkcia riadenia frekvencie výkyvnej frekvencie

◆ Okamžité zlyhanie napájania bez zastavenia funkcie

◆ Funkcia rýchleho/jogu

◆ Funkcia nastavenia automatického napätia: Keď sa zmení napätie napätia napätia, môže automaticky udržiavať konštantu výstupného napätia

◆ Poskytnite až 25 druhov funkcií ochrany porúch: nad prúdom, nad napätím, pod napätím, nad teplotou, fázovou stratou, preťažením a inými ochrannými funkciami

Aplikácia produktu

Výrobky sa môžu používať v metalurgii a chemickom priemysle, kompresoroch, žeriavoch, príležitostiach komunálneho inžinierstva.

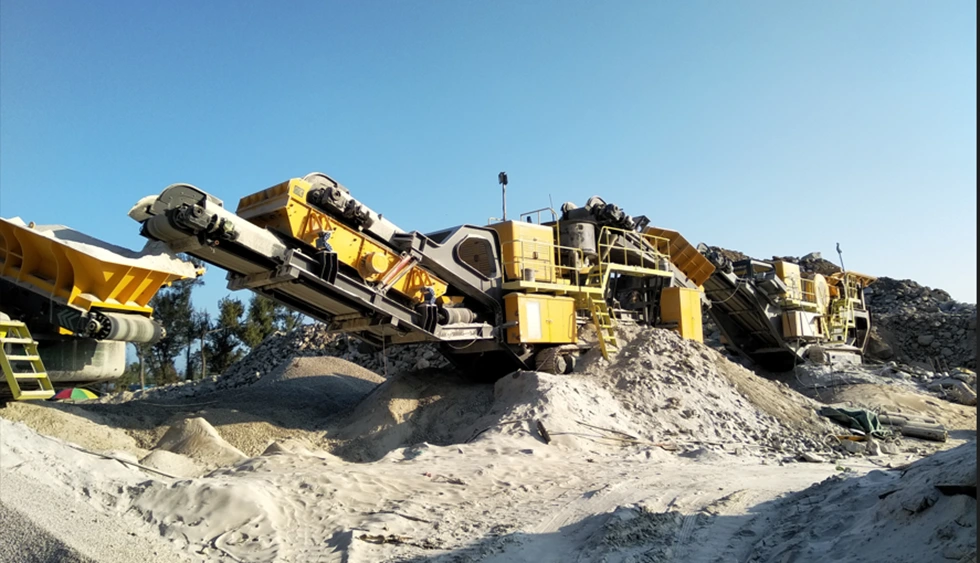

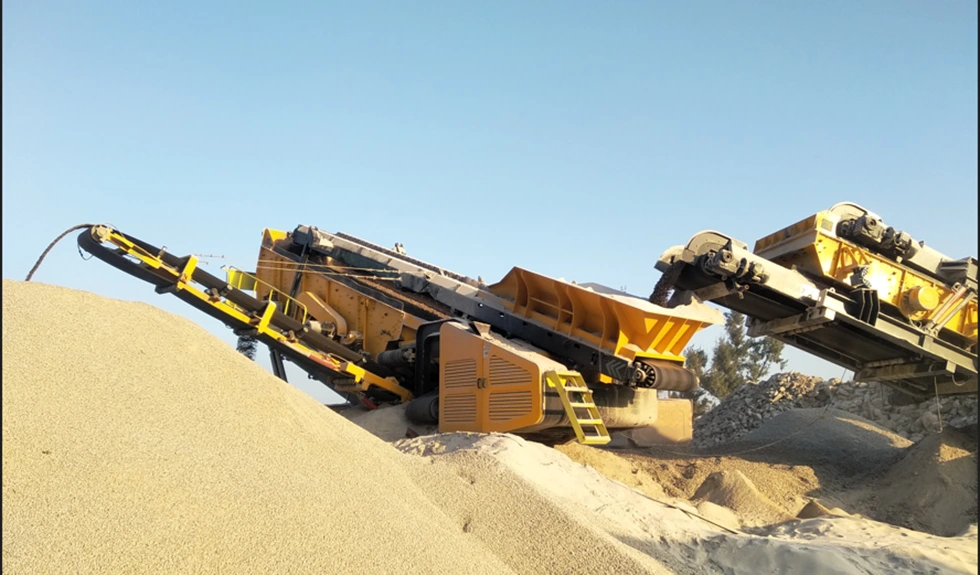

Crusher, triedenie kameňov rôznych veľkostí.

VFD sa široko používa v priemysle drvenia, môže sa použiť v drviči nárazu, drviča čeľuste, kužeľový drvič, kladivo, atď. Frekvenčný prevodník používaný v drviči môže znížiť mechanický náraz a predĺžiť servisnú životnosť zariadenia.

Zavlažovanie v teréne

Pri poľnohospodárskom zavlažovaní je VFD na dodávku vody s konštantným tlakom takmer štandardná. Po prvé, v procese spustenia čerpadla môže VFD postupne zvyšovať svoju prevádzkovú frekvenciu, takže čerpadlo môže bežať pomaly, takže voda nespôsobuje príliš veľký vplyv na potrubie. VFD sa potom môže použiť v spojení s diaľkovým tlakomerom alebo tlakovým snímačom, aby sa vyrovnal tlak v našich potrubiach. Nakoniec môže VFD riadiť potrubie na ochranu proti tlaku, ale aj prostredníctvom vlastného preťaženia, podložky, pretlaku, podtlakovej ochrany, aby sa znížilo poškodenie čerpadla.

K dispozícii sú dva režimy displeja:

1.LCD Displej: Poďte s čínskym a anglickým displejom, môžete si tiež prispôsobiť ruské, portugalské, španielske, perzské a ďalšie jazyky.

2. Displej: Tradičné zobrazenie digitálnej trubice, dvojité riadkové zobrazenie, súčasne sledujte dve sady údajov.

Objem VFD je veľká štruktúra, väčší chladič, miera využitia produktu, môže normálne pracovať v horúcom prostredí, ako je tropické.

Je možné prispôsobiť rôzne typy vstupných a výstupných režimov:

1,3p 380V Vstup do výstupu 3p 380V.

2. Vstup 3p220V do výstupu 3p220V.

3. Vstup 3p660V do výstupu 3p660V.

4. Vstup 1p220V do výstupu 3p 380V.

5. 1P220V Vstup do výstupu 3p220V.

Vďaka funkcii sledovania rýchlosti sa môže lepšie spustiť.

Dodáva sa s komunikáciou Modbus RTU a môže implementovať aj ModBUS TCP, PRPfibus a Profinet pridaním expanzných kariet.

Schéma zapojenia VFD.
