Tri fázové vstavané v obtokovom mäkkom štarte 400 kW

Inteligentná interakcia a pohodlná prevádzka: Mäkké štartéry série 7000 sú vybavené displejmi LCD kvapalinových kryštálov, ktoré majú jednoduchý a intuitívny dizajn rozhrania a hladký a pohodlný prevádzkový zážitok. Systém je vybavený 8-jazykovou funkciou displeja a podporuje prispôsobenie konkrétnych národných jazykov, čím plne uspokojuje potreby používateľov v rôznych regiónoch.

Multi-komunikačné a vzdialené inteligentné ovládanie: Je vybavená štandardnou komunikačnou funkciou MODBUS 485 a tiež podporuje prispôsobené komunikačné metódy, ako je protokol Protokol Siemens Profibus a aplikácia mobilných telefónov, pomáha používateľom dosiahnuť efektívne diaľkové ladenie a presné ovládanie a prerušenie priestorových obmedzení.

Vynikajúci výkon a dlhá trvanlivosť: Vybavený úplne novým vlastným DC stýkačkou v porovnaní s bežnými kontaktmi AC sa jeho výkon zlepšuje o 3-krát, teplo sa znižuje o 2,6-krát, bezpečnosť sa zvyšuje o 25%, účinnosť úspory energie dosahuje 20%a životnosť prevádzky presahuje 100 000-krát, poskytuje spoľahlivú záruku pre stabilnú prevádzku zariadenia.

Efektívny rozptyl tepla a stabilná prevádzka: Vybavené vysokorýchlostným DC ventilátorom 24 V a inovatívnym 360 ° konštrukčným rozptylom tepla, poskytuje silnú veternú silu, čo zabezpečuje, aby zariadenie udržalo dobrý stav rozptylu tepla a stabilný výkon počas prevádzky.

Hlboká spolupráca a aktualizácia kvality: Dosiahli sme hlbokú spoluprácu s Hubei Taiji, domácou spoločnosťou kótovanou na zozname, a prijali sme prispôsobené moduly a tyristory, ktoré sa líšia od spoločných modulov na trhu. To výrazne zvyšuje kapacitu zaťaženia a vytvára solídny základ pre efektívnu prevádzku zariadenia.

Zjednodušený dizajn, úspory nákladov: Nie je potrebné nainštalovať externé obtokové stykače, efektívne ušetriť inštalačný priestor, znižovanie nákladov na kábla, zjednodušenie procesu inštalácie a zvýšenie pohodlnejšej a rýchlejšej inštalácie.

Inovatívna kontrola, ľahký štart: V porovnaní s konvenčnými mäkkými štartérmi bola pridaná nová metóda riadenia krútiaceho momentu štvorcového krútiaceho momentu, ktorá poskytuje väčší počiatočný krútiaci moment, dosahuje ľahký a plynulý štart a prispôsobuje sa zložitejším pracovným podmienkam.

Monitorovanie v reálnom čase, bezpečnostná zabezpečenie: Vybavená vstupným terminálom PT100, môže monitorovať teplotu motora v reálnom čase, okamžite uchopiť prevádzkový stav motora, účinne zabrániť poruchám spôsobeným abnormálnou teplotou a zabezpečiť bezpečnú prevádzku motora.

Humanizovaný dizajn, inštalácia bez obáv: prijíma bloky ovládacích terminálov s plug-and-pull, čím je inštalácia a prevádzka jednoduché a pohodlné. Len odpojte bloky terminálu, aby ste dokončili zapojenie a potom ich znova naspäť, čo výrazne zlepšuje účinnosť inštalácie.

Testovanie simulácie, spoľahlivé overenie: Je vybavené funkciou simulácie operácie. Aj keď hlavný obvod mäkkého štartéra nie je pripojený k napájaciemu napájaciemu napätiu, môže simulovať proces štartovania, spustenia a zastavovania motora, čo rýchlo potvrdzuje, či je pracovný stav vlastných komponentov mäkkého štartéra normálny.

Núdzová podpora a nepretržitá prevádzka: Bola pridaná funkcia núdzového štartu. Dokonca aj v prípade náhleho rozpadu jednej fázy tyristora môže mäkký štartér stále udržiavať normálnu prevádzku, zabezpečuje nepretržitú prevádzku kľúčového zariadenia a znižuje riziko vypnutia.

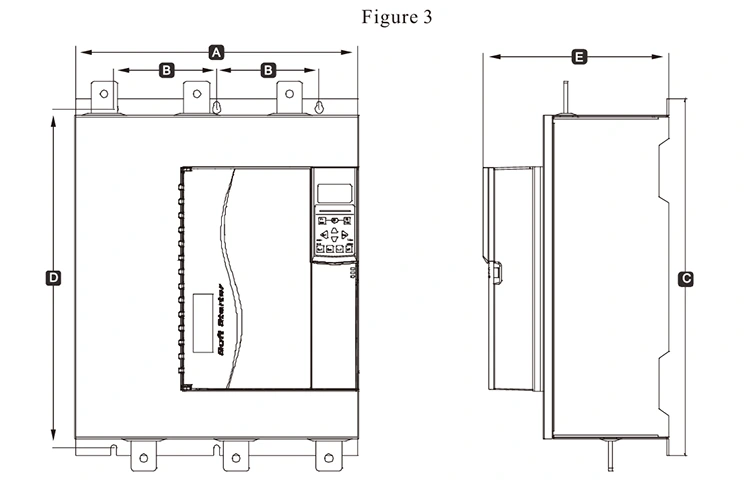

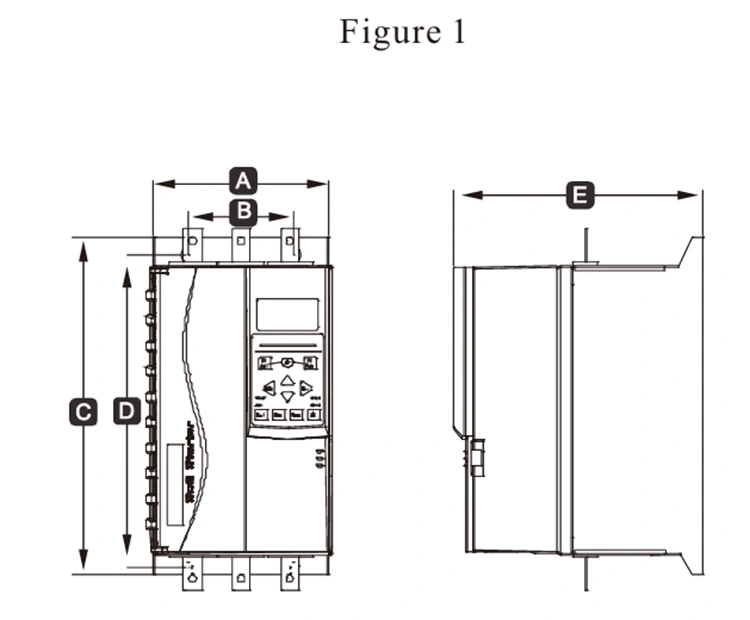

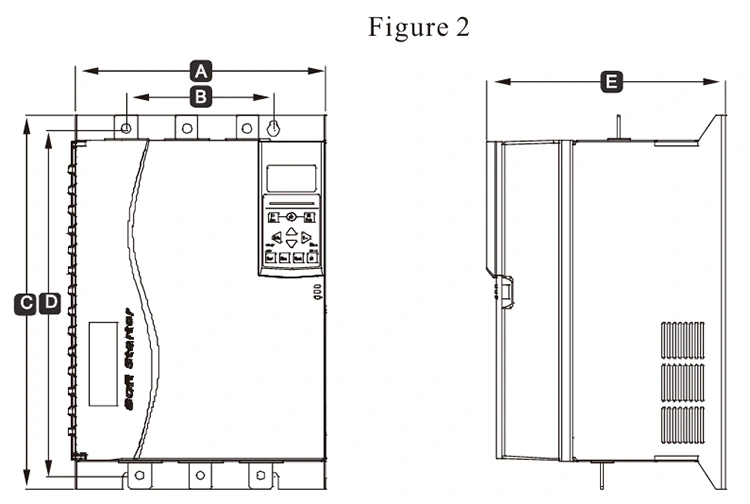

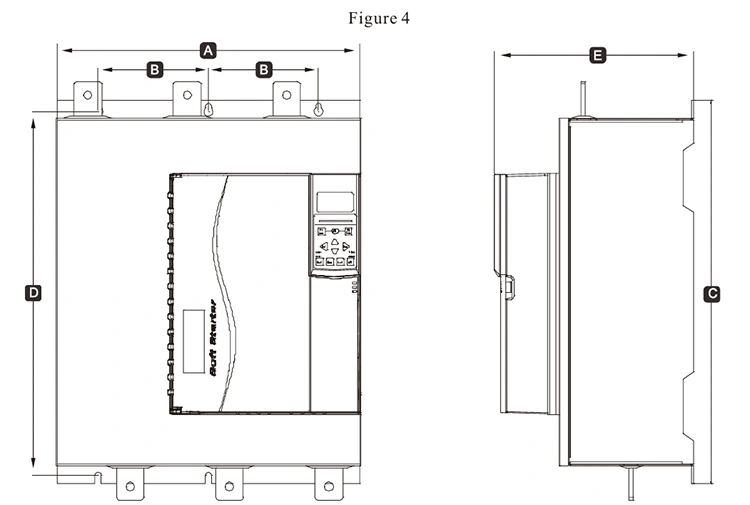

Parameter produktu (špecifikácia)

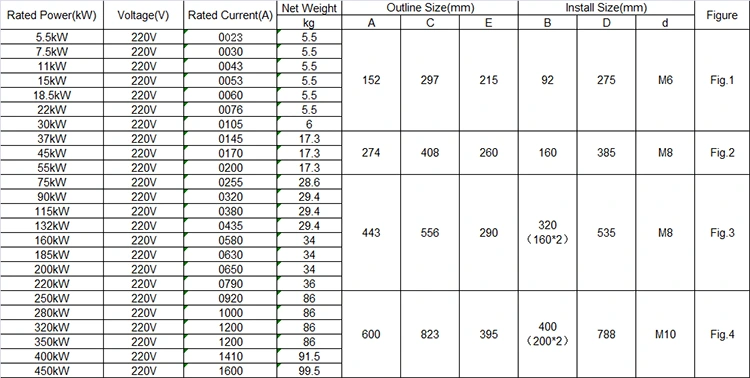

Veľkosť, hmotnosť a prúd 220 V

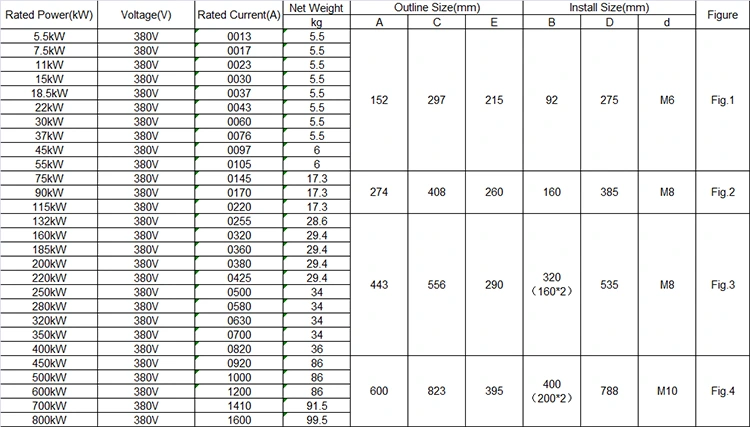

Veľkosť, hmotnosť a prúd 380 V

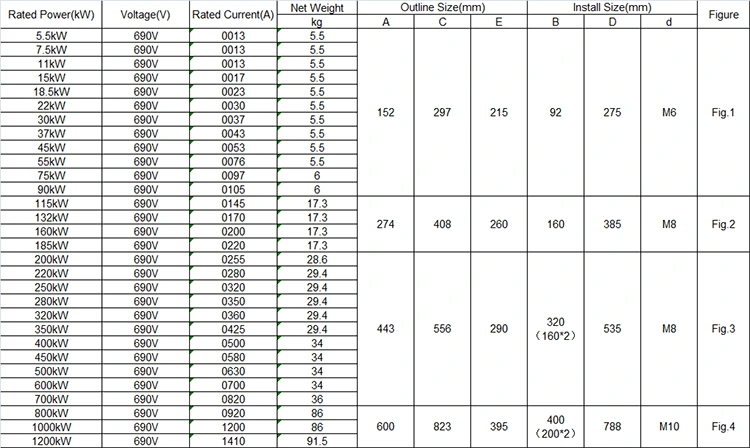

Veľkosť, hmotnosť a prúd 690 V

Produkt

1. Komunikačná funkcia

Dodáva sa s komunikáciou Modbus RTU, Profibus a Profinet Communication je možné pridať pridaním expanzných kariet.

2, môže to byť externá klávesnica +4 riadky LCD obrazovky

Klávesnica je možné rýchlo vložiť a odstrániť, aby vyhovovala potrebám vzdialenej prevádzky.

3, komplexnejšia funkcia ochrany motora

Ochrana protivlučenia, ochrana podvzdušňovania, nadprúdová ochrana, ochrana proti preťaženiu, ochrana pod zaťažením, ochrana fázových strát, porucha obchádzania, porucha tyristora, trojfázová nevyváženosť, ochrana pred prehriatím atď.

4, široký rozsah napájacieho napätia

Spĺňajte hlavné vstupné napájacie napájacie napájacie napätie 220-690V Všeobecné účely.

5. Plužné terminály

Jedna sada komunikačných terminálov, päť skupín digitálnych vstupných terminálov, jedna sada analógových výstupov, tri sady programovateľných relé ， terminály termistora motora a teplotné terminály PT100.

◆ Trojfázové napájanie: AC220V, AC380V, AC690V ± 10%

◆ Vymenovaný prúd: 13a-1600a,

◆ Uplatniteľný motor: Všeobecný veveričkový typ klietky AC AC

◆ Štartovací režim: Ramp napätia, prúdová rampa, krútiaci moment

◆ Režim parkovania: Soft zastávky, voľná zastávka ， zastávka brzdy, adaptívna zastávka.

◆ Vstup logiky: impedancia 1,8 kΩ, výkon +24V

◆ Počiatočná frekvencia: Odporúča sa začať najviac 10 -krát za hodinu

◆ Úroveň ochrany: IP20

◆ Režim chladenia: chladenie vzduchu

◆ Režim inštalácie: zavesenie steny

◆ Podmienky prostredia: nadmorská výška presahuje 2000 metrov, kapacita by sa mala podľa toho znížiť a teplota okolia je medzi -10 a +40 ° C

Zodpovedajúca vlhkosť nepresahuje 95%(20 ± 5 ℃), žiadne horľavé, výbušné, korozívny plyn, bez vodivého prachu, vnútorná inštalácia, dobrá ventilácia, vibrácie menšie ako 0,5 g

Aplikácia produktu

Výrobky sa môžu používať v metalurgii a chemickom priemysle, kompresoroch, žeriavoch, príležitostiach komunálneho inžinierstva.

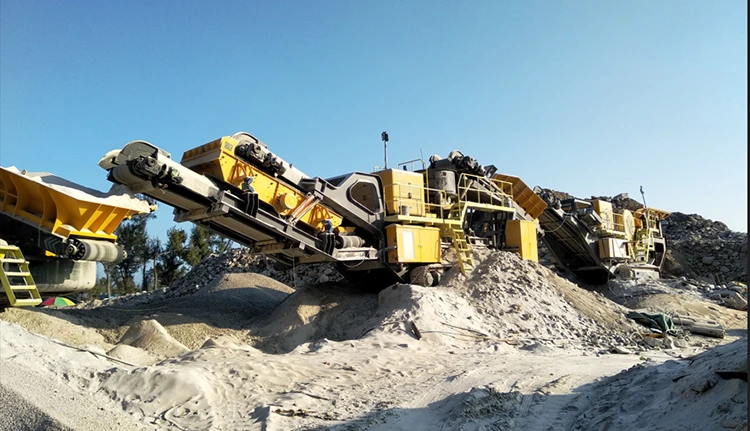

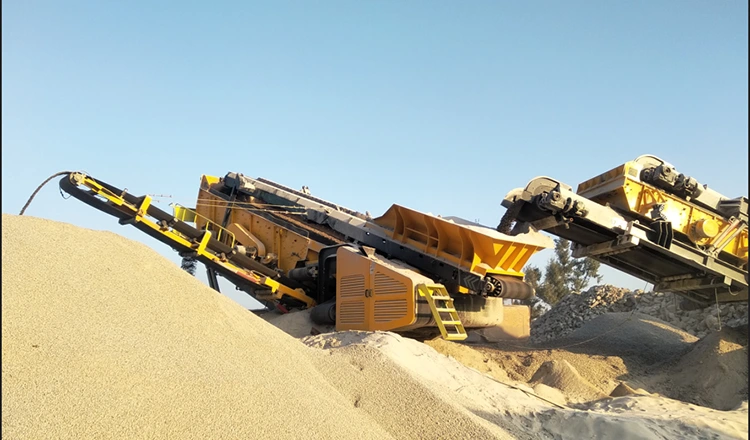

Crusher, triedenie kameňov rôznych veľkostí.

Online mäkký štartér sa bežne používa v priemysle drvenia, môže sa použiť v nárazovom drvení, drvke čeľuste, kužeľom, drvičom kladiva atď. Môže byť použitý na hostiteľovi s vysokým výkonom, znížiť počiatočný prúd, znížiť mechanický náraz. Mäkký štartér môže automaticky upraviť výstupný výkon motora podľa skutočného zaťaženia drviča. Keď je drvič v prevádzke bez zaťaženia alebo zaťaženia svetla, mäkký štartér znižuje napätie a prúd motora, takže motor beží na nižšom výkone, aby sa dosiahol účel úspory energie. Podľa štatistík sa po použití mäkkého štartéra môže spotreba energie drviča znížiť približne o 10%-30%.

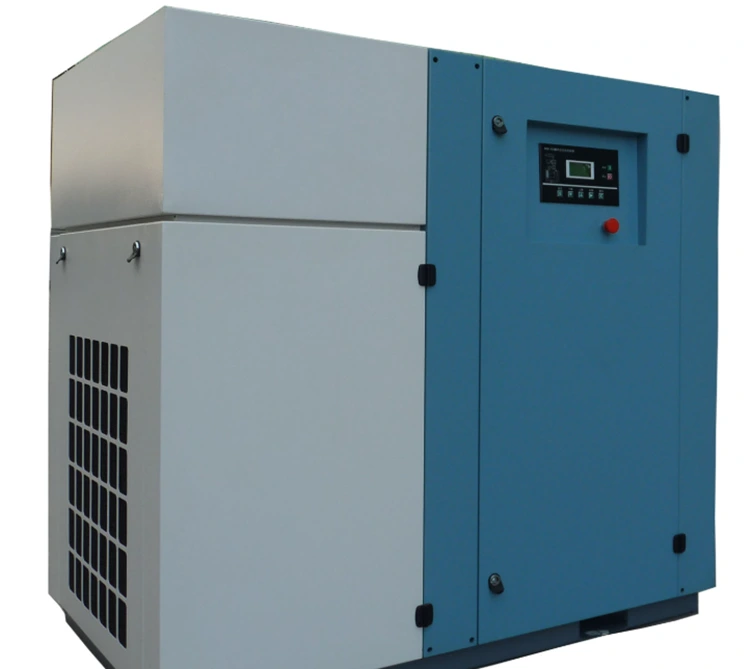

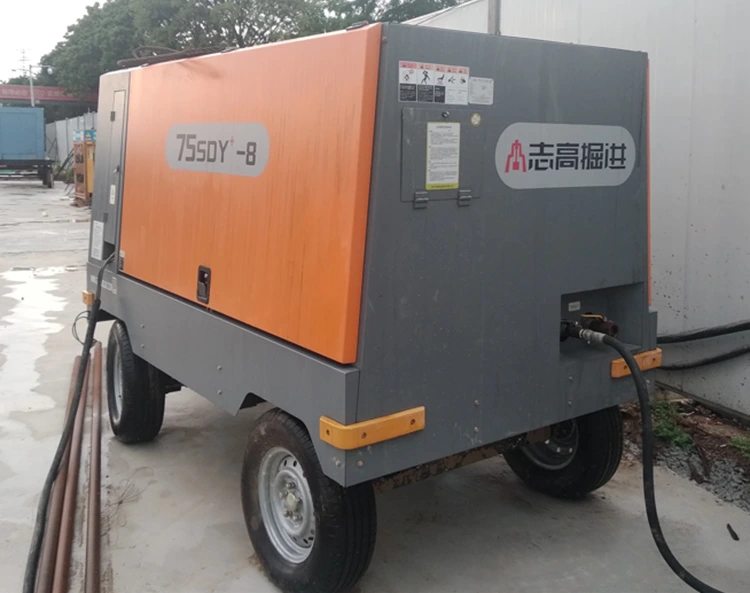

Vzduchový kompresor

Soft -compressor Soft Soft je špeciálny mäkký štartér prispôsobený rôznym vzduchovým kompresorom. Inštalácia mäkkého štartéra na vzduchový kompresor môže spôsobiť stabilný tlak vzduchu a prostredníctvom tlakového regulátora môže vzduchový kompresor pokračovať v práci pod nastavenou hodnotou tlaku, tlak je stabilný a spoľahlivý a tlak môže byť kedykoľvek nastavený a nastaviteľný kedykoľvek. Motor na dosiahnutie mäkkého štartu, životnosť kompresorových služieb a cyklus údržby sa výrazne predĺži. Objem výfukového plynu vzduchového kompresora je riadený rýchlosťou vzduchového kompresora, doska vzduchového ventilu vo valci sa už opakovane otvára a zatvára a pracovné podmienky, ako je napríklad sedadlo ventilu a pružina, sa výrazne zlepšia, čo sa vyhýba ostrému prietoku a vplyvu vysokej teploty a vysokotlakového plynu a znižuje pracovné zaťaženie údržby.

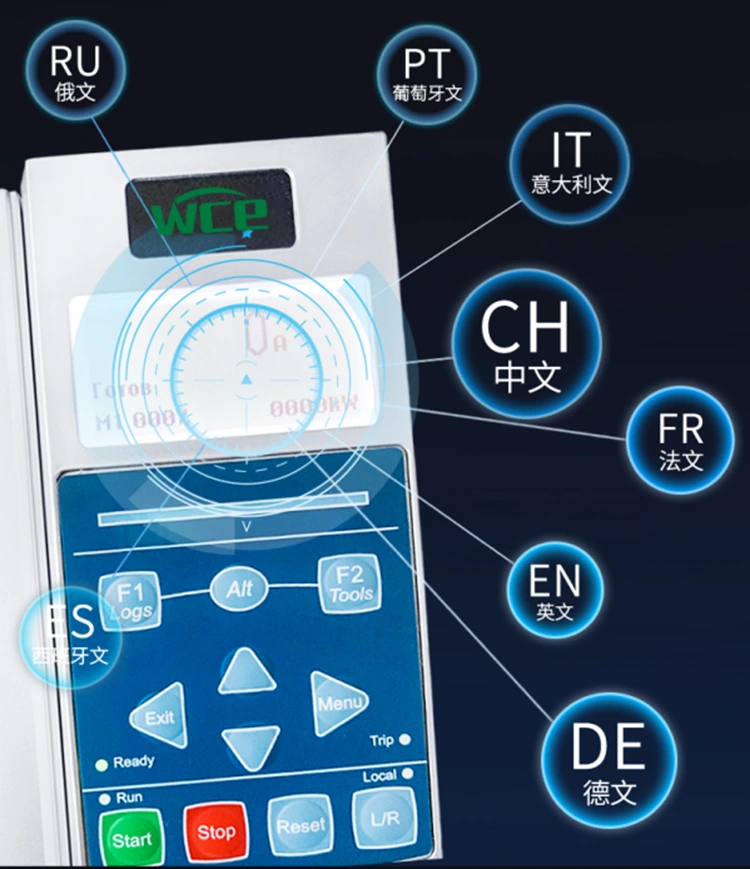

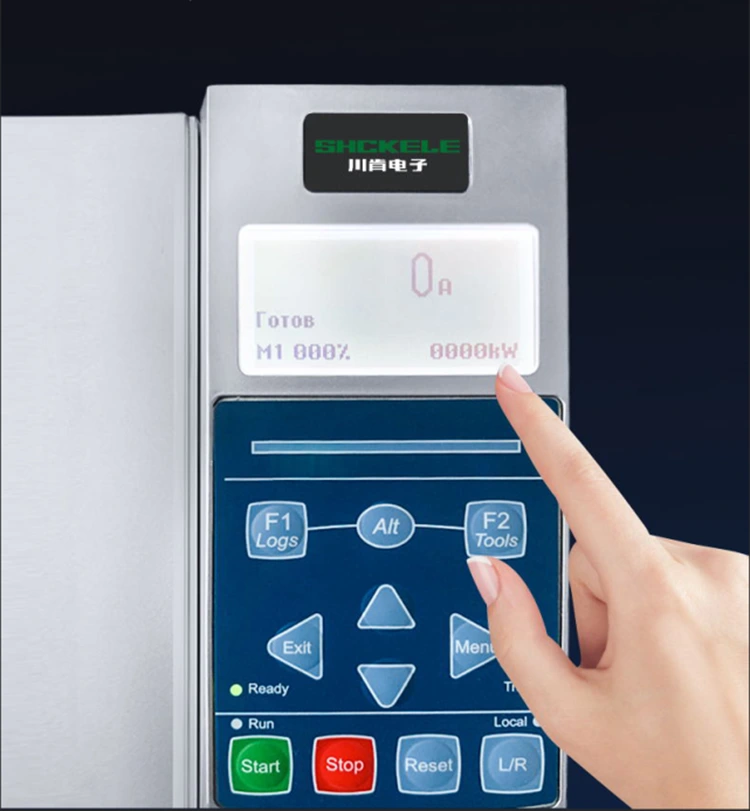

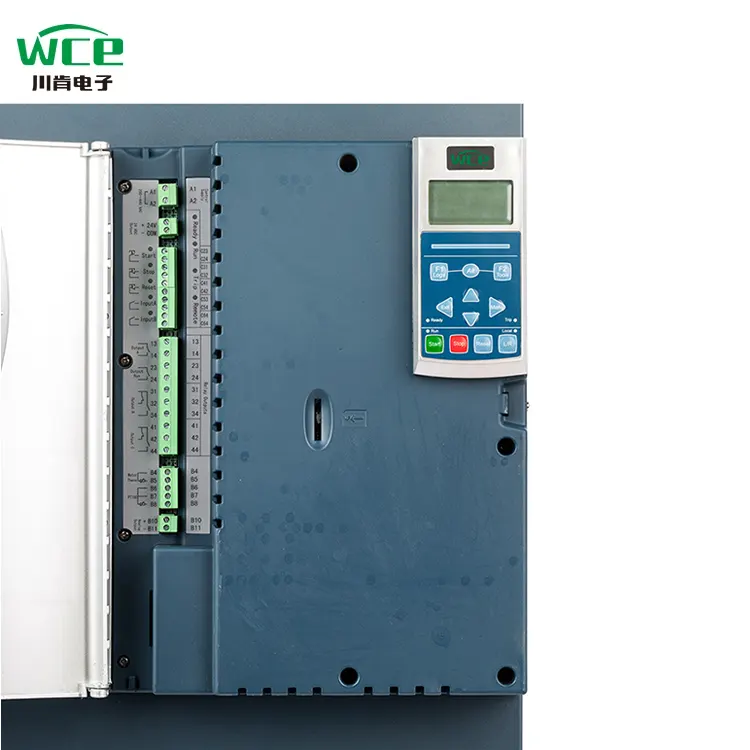

Štvorriadkový displej LCD s vysokým rozlíšením, ľahko ovládateľný. Dodáva sa s viacerými národnými jazykovými displejmi av prípade potreby sa dá prispôsobiť. Klávesnica je zapojiteľná a ľahko sa pohybuje.

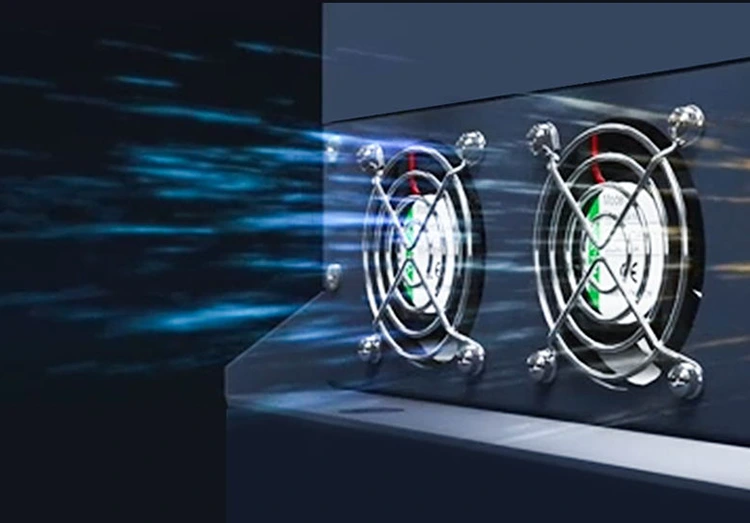

Tyristor s vnútorným obtokom mäkkého štartéra funguje iba počas spustenia a počas prevádzky prepína stýkač, takže generuje menej tepla. Stále sme však nainštalovali ventilátor na ochladenie stykača. Nainštalujte ventilátor, aby ste ho ochladili. Všetky 75 kW a nad 7000 mäkkých štartérov sú vybavené 24 V vysokorýchlostnými DC ventilátormi, ktoré poskytujú 360 ° všestranný rozptyl tepla a silnejšou silou veternej sily. Nielenže znižuje neočakávané odstavenia spôsobené prehriatím, ale výrazne rozširuje životnosť mäkkého štartéra.

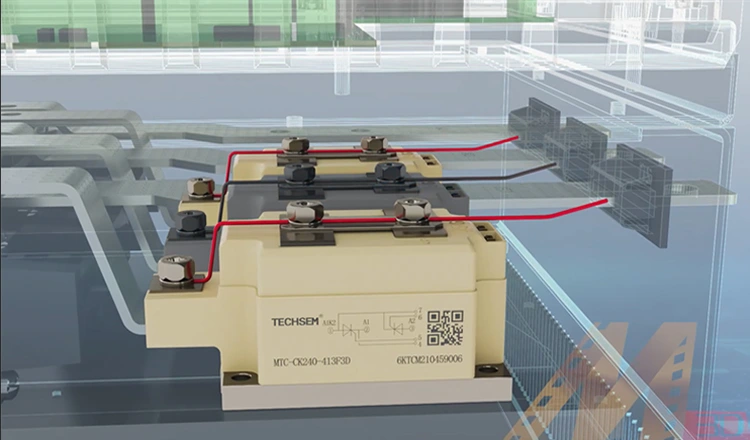

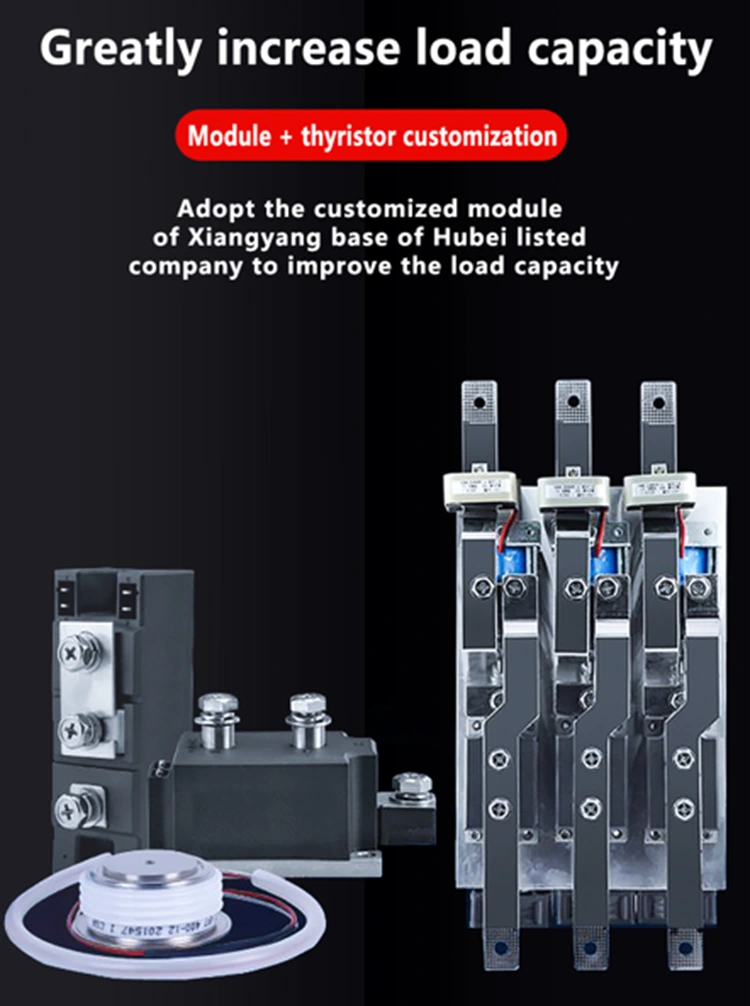

Máme hlbokú spoluprácu s spoločnosťou Hubei Taiji, domácou spoločnosťou uvedenou na zozname, a používame prispôsobené moduly a tyristory, ktoré sa líšia od generických modulov dodávaných na trhu, na zlepšenie kapacity zaťaženia. Naši stýkače DC sú tiež špeciálne prispôsobené a všetky obsahujú strieborné kontakty. Kontaktný povrch kontaktov je väčší a môže dosiahnuť takmer 100 000 časov zapojenia, čo výrazne zvyšuje životnosť.

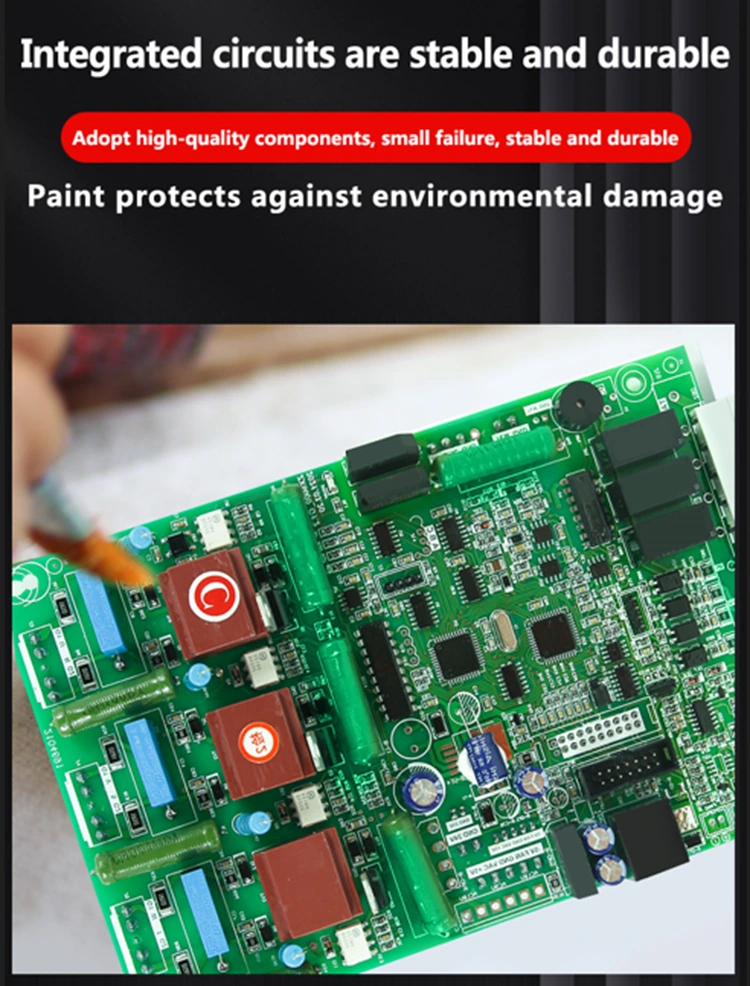

Hlavným účelom kefovej kefovej farby mäkkých štartovacích obvodov (zvyčajne tri anti-malácie, izolačné farby alebo povlaky odolné voči vlhkosti) je chrániť stabilitu a životnosť dosky obvodu v zložitom pracovnom prostredí, aby sa zabezpečilo, že servisná životnosť dosky s obvodom je dlhšia, všetky používame vysokokvalitné opravy vysokej kvality, proti porofu, proti porofu, proti porofu proti vlhkému súťaži. Zvýšená trvanlivosť a bezpečnosť.

Unikátna núdzová prevádzka. Konvenčné mäkké štartéry nemôžu pracovať, keď je poškodená jedna fáza tyristora. Funkcia núdzovej prevádzky série 7000 umožňuje mäkkému štartérovi stále fungovať v prípade núdze, keď je rozdelená jedna fáza tyristora, čím sa znižuje ekonomické straty spôsobené poškodením stroja a vypnutím pre používateľov.

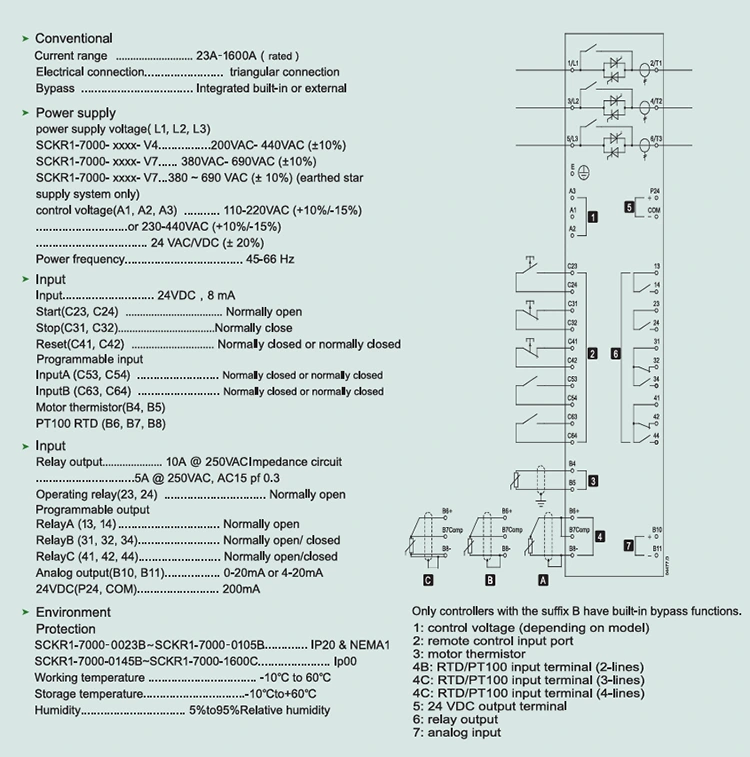

Schéma mäkkého štartéra.
